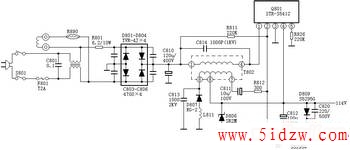

采用STR5412厚膜块的彩电在前几年用的很多，它属于热底板机芯。
振荡过程
C810上的300V直流电压经R811加到STR5412的（2）脚内部开关管的B极，同时经T802的（1）、（4）绕组加到STR5412的（1）脚内部开关管的C极，开关管开始导通，在T802的（1）、（4）脚产生感应电压，经T802耦合，在（7）、（8）绕组也产生感应电压，极性为（7）正（8）负，此正反馈电压经C811、R812加到STR5412的（2）脚，使内部开关管电流进一步增大，强烈的正反馈使开关管迅速饱和。
开关管饱和后，T802（1）、（4）脚中的电流线性增大，电流从STR5412的（4）脚，即开关管的E极流出，在C812上建立112V的直流电压，同时T802储存磁场能量。此时正反馈绕组对C811不断充电，使STR5412（2）脚的电压不断下降，最后迫使STR5412内部开关管退出饱和状态。
开关管退出饱和状态后，T802（1）、（4）脚中的电流减小，使T802各绕组的感应电压极性全部翻转，此时T802（7）、（8）绕组感应电压的极性为（8）正（7）负，T802（7）脚的电压又经C811、R812加到STR5412的（2）脚，使内部开关管的电流进一步减小，如此循环使开关管迅速截止。
开关管截止期间，T802（6）、（8）绕组上的感应电压极性为（8）正（6）负，续流二极管D807导通，T802中磁场能量经D807释放给C812，使C812上112V电压更加平滑，同时C811上的电压经R812、T802（7）、（8）绕组放电，300V电压经R811给C811反向充电，使C811正端的电压越来越高，另一方面，行逆程脉冲经D808、R813送到STR5412的（2）脚，使开关管的截止期提前结束，又进入下一个振荡循环。
稳压电路
STR5412的稳压电路由内部自动完成。STR5412设计时输出电压为112V，如想改变输出电压，可在（4）、（5）脚或（3）、（5）脚并联电阻来实现，在（4）、（5）脚并联电阻时，输出电压下降（并联电阻的阻值在150K以上，视需要而定）；在（3）、（5）脚并联电阻时，输出电压电压上升（应从47K开始逐步减小阻值，不可将电阻取得太小而使输出电压大幅度上升）。
保护电路
D806为输出过压保护稳压管，若输出电压过高（大于130V），D806击穿，开关电源停振。
