海尔H-2916彩电电源厚膜块SMR62000A原理介绍

SMR62000A电源厚膜块,是韩国三星公司开发生产的彩电开关电源专用集成电路。其内部包括V_DS≥700V的功率场效应管和功率极限电路(POWER  LIMIT)，可适应交流输入电压85V~265V，输出电压误差≤1V；其外围元件少、体积小、温升低、效率高、可靠性好，是一种性能优越的电源厚膜集成电路。

一、应用电路

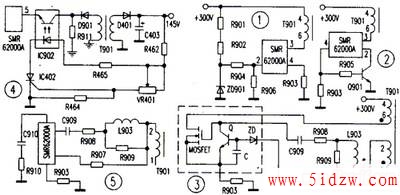

1、启动电路：启动电路如图1所示，由R901（220 kΩ）、R902（220 Kω）、ZD901（6.8V）组成。开机瞬间，经整流滤波后的+300V电压通过启动电路给SMR62000A2脚内MOS场效应管栅极提供启动电压；同时，+300V电压经开关变压器T9014-6绕组加至SMR62000A3脚内MOS场效应管的漏极，开关电源在启动电路作用下开始振荡。

2、过流保护电路：过流保护电路如图2所示，主要由R903（0.22 Kω）、R905（100Ω）、Q901（2SC2383）组成。SMR62000A4脚内接场效应管源极，外接R903为过流保护电阻。当流过漏极的电流I_D过大时，流过源极的电流I_S也大，在R901导通，使SMR62000A2脚内场效应管栅极电压为0V，开关电源停振。

3、功率极限电路：其作用是限制功能输出，功率极限电路如图3所示。其中ZD、C、Q及MOS场效应均为厚膜电阻。当输入的交流电压升向时，经整流滤波后的直流脉动电压也升高。此电压加到开关变压器的初级绕组4-6；同时，反馈绕组2-1的感应电压也筑高。该电压过高时，将通过R907使ZD击穿产生I_B给C充电。当充电电压高于0。6V时，Q饱和导通，使MOS场效应管截止，从而减小了电流，限制了功率输出。由于ZD、C的参数已由厚膜块决定，所以只需改变R907即可决定功率极限电路的参数。

4、反馈电路：反馈电路如图4所示。R462、VR401、R464、IC902及IC402组成取样放大和稳压控制电路，控制可控硅IC402的导通程度，从而控制光耦中发光二极管的电流，再经光敏三极管送至SMR62000A5脚，实现稳压控制，保持输出电压不变。

5、尖峰脉冲吸收及延时电路：尖峰脉冲吸收及延时电路如图5所示。尖峰脉冲吸收由C910、R910完成，其作用是防止MOS场效应管在截止瞬间被击穿。延时电路由C909、R908、L903、R909完成。
