交流电路接通后，经T1602及C1602、C1609高频滤波，由D1601进行桥式整流，输出直流电压。D1602、D1603、Q1601组成限流开关电路。开机瞬间，冲击电流较大此时R1604两端压降较大对冲击电流进行限制，并使D1603、Q1601导通，此时D1602因触发极电位较低而不能导通。冲击电流过后，D1603、Q1601截止，D1602从R1605上获得触发电压导通，使R1604不再无谓地消耗功率。

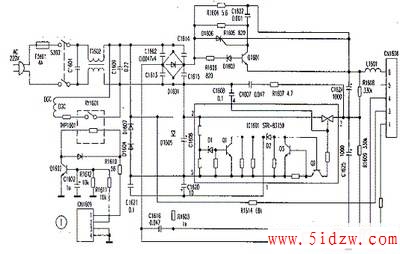

图1中，IC1601（STR-83159）是组成倍压/桥式整流自动切换的专用电子开关电路。两种整流方式的切换取决于IC16012、3脚之间的电子开关是否接通。当输入的交流电压值高于145V进，经D1607、D1604半波整流，在滤波电容C1619两端（IC16022、5脚）的电压较高，IC1601内部D1和Q1导通，D2和Q2均截止，IC16012、3脚间的电子开关因得不到控制电压而断开，此时电路组成为桥式整流及限流电路后，在滤波电容C1624、C1625上获得约260V的直流电压，从CN16086端输出接入稳压电源电路。
当输入交流电压值低于145V时，C1609两端的电压较低，IC1601内的D1和Q1截止，交流电经C1608、IC16014脚和1脚C1620以及D1604、D1607构成回路内部D2、Q2瞬间导通，使IC16012、3脚间电子开关获得触发电压而接通，电路构成倍压整流电路。交流电正半调时，D1061右上臂地二极管导通C1624被充电，交流电负半周时，D1061左上臂二极管导通，C1625被充电（通过地），C1624、C1625上仍获得约260V的直流电压。
电路中Q1602为消磁控制管。电路工作正常后，主电源从CN16091脚送来+14V电压，2脚由微处理器电路送来+5V电压，使Q1602导通，继电器吸合，进行一次消磁。这种消磁控制电路可以减小损耗，降低故障率，而且可以克服传统消磁电路中有时消磁效果不良的弊端。
