康佳LC-TM2008液晶彩电逆变器(显示屏背景光源)

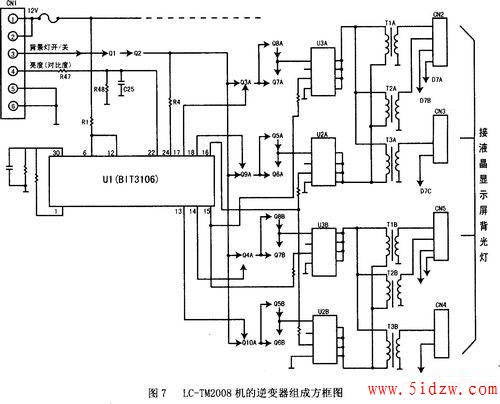

    它的作用是为液晶显示电路的荧光照明装置提供电源，是一块由外协单位提供的辅助PCB-电源变换电路PCB，也称逆变器，外部由屏蔽体屏蔽着。工作电流的大小，对应用也很有意义，一般的液晶显示是场效应型的，所以工作电流都很小，每平方厘米仅有零点几微安至几微安。每个像素都持续发光直到不发光的信号被送到控制器中。从实物PCB板看，它分为两路，每路电结构相同，各有三个小型变压器(俗称“小火牛”)，以ul(BIT3106)集l成电路为核心，由于液晶显示必须配背光源，所以l液晶电视机都配有逆变器。从数字处理板排插XSSl4接逆变器上的排插cNl的6针引线中，⑤、⑥是接地，①、②针接入+12V，③针引入“BKLON”(ON／OF‘F)信号即背景灯开／关信号，“开”屏亮，“关”黑屏，④针引入“BRIGHT”(亮度-对比度)控制信号，这是关系到显示清晰度的一个指标，被动显示的液晶显示用对比度表示，一般为5：1～20：l，而主动发光的显示器如PDP(等离子显示)，OLED(有机发光二极管)等则以亮度表示，一般为100～300cd／m2。增加了背光源的液晶显示亮度一般是250cd／m2。

    逆变器处于不断地充放电过程。所以其输出到屏显电路是“交流”。逆变器的输出在两组排插上，CN3、CN4为两针，CN2、CN5为四针，通过它接到显示屏上，供显示屏用。用100：l的探头从示波器上可以看到逆变器的输出是正弦信号，其有效值为600～800V范围，频率为45～80kHz。(注：测试中若不小心碰到触电点会“打手”，甚至“打”出一个芝麻大小的黑点!)
