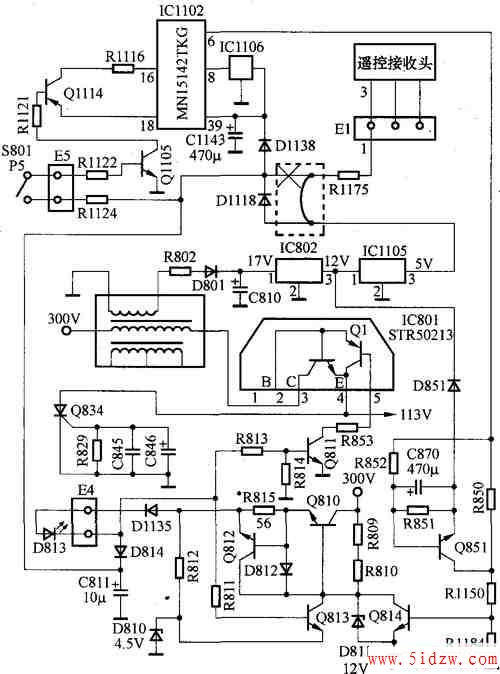

松下TC-D21C型彩电电源保护电路工作原理,http://www.5idzw.com
当+B电压高于140V时，Q834触发导通，+B电压剧降，开关电源停振，CPU失电，Q814截止、Q810、Q811相继导通，机器进入保护状态，待机指示灯点亮。Q834不是普通的晶闸管(可控硅)，而在其内部阳极与控制极之间并接的齐纳二极管。当+B电压高于140V时，齐纳二极管击穿，晶闸管被触发导通。当12V电源失压或负载短路时，D851负端失压或电压下降而导通，Q851正偏导通，Q814截止，Q810、Q811相继导通，开关电源关闭，待机指示灯点亮，机器进入保护状态。从12V保护电路的接线原理来看，当C870(470μF)容量下降时，也会造成开机瞬间保护电路动作，因CPU的6脚输出高电平驱动Q814的同时对C870充电，利用C870两端电压不能突变来延迟Q851导通，防止12V保护电路误动作。待机电源负载电流增大时，取样电阻R815两端的压降增大，其压降大于O.6V时，Q812导通，Q810发射极电流减弱，Q812截止，因该过流保护电路不能自锁，Q810又导通，如此循环，待机指示灯呈明暗闪烁。此种保护只是在开机瞬间及待机时才起作用。
，松下TC-D21C型彩电电源保护电路工作原理
当+B电压高于140V时，Q834触发导通，+B电压剧降，开关电源停振，CPU失电，Q814截止、Q810、Q811相继导通，机器进入保护状态，待机指示灯点亮。Q834不是普通的晶闸管(可控硅)，而在其内部阳极与控制极之间并接的齐纳二极管。当+B电压高于140V时，齐纳二极管击穿，晶闸管被触发导通。当12V电源失压或负载短路时，D851负端失压或电压下降而导通，Q851正偏导通，Q814截止，Q810、Q811相继导通，开关电源关闭，待机指示灯点亮，机器进入保护状态。从12V保护电路的接线原理来看，当C870(470μF)容量下降时，也会造成开机瞬间保护电路动作，因CPU的6脚输出高电平驱动Q814的同时对C870充电，利用C870两端电压不能突变来延迟Q851导通，防止12V保护电路误动作。待机电源负载电流增大时，取样电阻R815两端的压降增大，其压降大于O.6V时，Q812导通，Q810发射极电流减弱，Q812截止，因该过流保护电路不能自锁，Q810又导通，如此循环，待机指示灯呈明暗闪烁。此种保护只是在开机瞬间及待机时才起作用。
，松下TC-D21C型彩电电源保护电路工作原理
