彩电交流关机式待机电路,http://www.5idzw.com

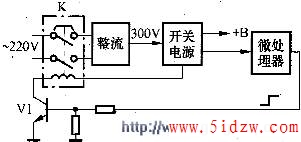

如图所示,微处理器在待机状态下输出高电平,使V1饱和导通,继电器K线圈通电,继电器产生磁力使交流开关断开,电视机整机电源被切断。
这种待机方式,进入待机状态后微处理器也失去了供电,关机彻底,控制简单。但待机后不能用遥控器恢复正常收看状态,开关K既是手动推拉式交流开关,又是继电器开关。这种待机电路在长虹、熊猫等一些遥控彩电中应用。
,彩电交流关机式待机电路
