彩电主电源停振待机电路

    如右图所示，微处理器在待机状态下输出的待机控制电平使主开关电源完全停振，电视机处于无光、无声的待机状态。

    这种待机电路，必须设立一个副开关电源，为微处理器提供电压，待机功耗小，主副开关电源公用一个整流电路，应用较广泛。

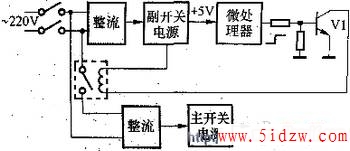

    如左图所示是另一种主电源停振待机电路，微处理器在待机状态下输出的低电
平使V1截止，继电器线圈失电，开关断开，主开关电源220V输入被切断，主电源失电，电视机处于无光、无声待机状态。这种控制电路在交流开关接通后，副电源先工作，和上一电路相比多一个整流电路，电路有继电器开关吸合声。
