海信TC2975GF彩电枕校电路的工作原理

    如图2所示，场输出级输出的场锯齿波经积分电路后形成上凸的场锯齿波电压，此电压由倒相放大电路形成下凹的场频抛物波，然后用场频抛物波调制行偏转电流。在这个处理过程中，场频抛物波的幅度是加在功率放大管基极上的。因此，在功率放大管基极上的偏置电阻上串联一只可调电阻，就能够达到调制行偏转电流的目的，光栅的行幅同时能够得到改变。

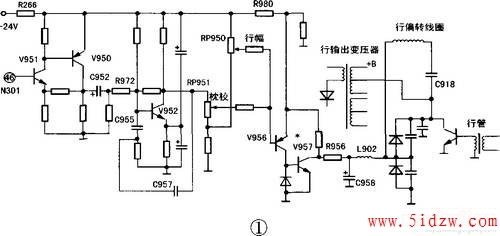

    海信T(~2975GF型彩电枕校电路的工作过程如下：图1小信号处理芯片N301(TDA8841)46脚输出的场频抛物波信号，经V950、V951组成的复合放大电路进行放大补偿后，由C952、R972耦合加到倒相放大管V952的基极，放大后由V952的集电极输出，送到由V956、V957组成的复合功率放大电路放大，然后加到C958(枕校电容)、L902(低通滤波电感)组成的低通滤波电路上，再送到行输出双调制阻尼二极管两端，对行扫描电流的幅度进行调制。C955、C957为场频抛物波倒相放大电路的反馈电路。因为RP951串联在V956、V957组成的复
合功率放大管的基极，所以RP951是这个枕形校正电路的枕形失真校正元件。又因为RP950为V956、V957组成的复合功率放大管的上偏置电阻，所以RP950是这个枕形校正电路的行幅失真校正元件。V956、V957组成的复合功率放大电路集电极的供电，一方面由+24V经过降压电阻R966、R980提供，另一方面由C958、c918对行输出管的集电极分压提供。正常工作时，c958两端电压为16V左右。
