索尼KV-2854MT彩电电源原理图,http://www.5idzw.com

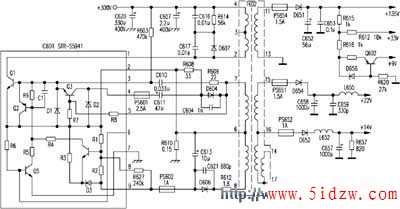

图中绘出了ＳＴＲ－Ｓ５９４１用于ＫＶ－２８５４ＭＴ彩电中的电原理图(对前面的整流部分略画，它与常见的电路相同，只是加有由可控硅组成的限流电路)。
ＳＴＲ－Ｓ５９４１的内部电路结构可从图中看出，各引脚功能为：{1}、{2}、{3}脚分别为内部大功率开关管的ｃ、ｅ、ｂ极；{4}、{5}脚分别是内部饱和激励管的ｃ、ｂ极；{6}脚为过流保护检测端，内连保护管ｂ极，可由该脚对过流保护进行检测或外施保护措施； {7}脚为地端；{8}脚为内部取样放大管ｂ极，外加电阻可进行调整；{9}脚为取样放大电路的负电源供给端。
图示为典型的并联自激式脉宽调制型开关电源，其工作过程简述如下。 ２２０Ｖ交流市电直接进行桥式整流，经Ｃ６２０、Ｃ６０７滤波得到３００Ｖ直流电压，经振荡变压器Ｔ６０２的{4}－{2}绕组加至ＩＣ６０１{1}脚(开关管Ｑ１ｃ极)，同时该电压又经启动电阻Ｒ６０３加至其{3}脚(Ｑ１ｂ极)，Ｑ１开始导通。Ｔ６０２{7}－{6}反馈绕组感应出{7}正、{6}负的电压，经Ｒ６０９、Ｃ６１０又加至ＩＣ６０１{3}脚，迫使Ｑ１进一步导通，电路形成强烈正反馈，Ｑ１很快进入饱和状态。此时Ｔ６０２ {4}－{2}绕组得到矩形电压，Ｑ１的ＩＣ则呈直线上升。之后，随Ｃ６１０的不断被充电，ＩＣ６０１{3}脚电压逐渐下降，当降至一定值时，Ｑ１开始退出饱和，进入放大区。一旦进入放大区，将会形成再一次正反馈，结果又使Ｑ１很快截止。此时Ｔ６０２{4}－{2}及{7}－{6}绕组电压极性反向。之后Ｃ６１０开始放电，放电回路为Ｃ６１０右→Ｒ６０９→Ｔ６０２{7}－{6}→ＩＣ６０１{2}脚→Ｄ１→Ｃ６１０左，同时，３００Ｖ电压还经Ｒ６０３向Ｃ６１０反充电。随Ｃ６１０放电和反充电的进行，ＩＣ６０１{3}脚电压会逐渐上升，上升到一定值时，Ｑ１又开始导通，通过正反馈，又一次进入饱和状态，下一个振荡周期又将开始……如此形成自激振荡。其振荡频率由电路本身参数决定，本电路振荡频率约１００ｋＨｚ。
ＩＣ６０１内部Ｑ３与外接有关元件组成一个对开关管的饱和激励电路。其原理是：在开关管截止期间，Ｔ６０２{7}－{6}绕组感应电压极性为{7}负、{6}正，此电压加至ＩＣ６０１{5}、{2}脚，经内部Ｒ８、Ｒ７分压，因反偏，不能使Ｑ３导通，但可使Ｄ２导通，通过ＰＳ６０１、Ｄ６０４构成回路，对Ｃ６１１充电，使其建立左正、右负的电压。等到Ｑ１由截止变为导通，因Ｔ６０２{7}－{6}绕组电压改变方向，Ｑ３开始导通，Ｃ６１１两端电压放电。放电回路为Ｃ６１１＋→ＰＳ６０１→Ｑ３ｃ、ｅ极→Ｑ１ｂ、ｅ极→ＩＣ６０１{2}→Ｒ６０８→Ｃ６１１－。Ｃ６１１在Ｑ１截止期间存储有能量，Ｑ１导通时进行释放。通过放电，增强了对Ｑ１的饱和激励，从而提高了Ｑ１的转换速度，减小了其功率损耗。
ＩＣ６０１内Ｑ２为脉宽调制管，Ｑ４为取样放大管。Ｔ６０２ {6}－{8}绕组感应电压经Ｄ６０６、Ｃ６１３整流滤波得一负值电压(约－４２Ｖ)，加至ＩＣ６０１{2}、{9}脚间，经内部Ｒ１、Ｒ２分压和Ｒ３、Ｄ３的基准电路，使Ｑ４正常工作。若输出电压有所升高，－４２Ｖ电压绝对值将相应升高，使Ｑ４导通电流加大，经Ｒ４使Ｑ２导通加强，对Ｑ１ｂ极形成较强的分流，使之导通期缩短，最终输出电压将自动回落。若输出电压有下降，则会产生与上相反的控制过程，使输出电压保持稳定。{8}脚外接Ｒ６２７可对输出电压进行适当调整。
内部Ｑ５为过流保护管。ＩＣ６０１{2}脚外接Ｒ６１０为取样电阻，Ｑ１ｅ极电流流经此电阻入地。若Ｑ１过流，Ｒ６１０上电压会骤增，经{2}脚内连Ｒ６，使Ｑ５ｂ极电压增大，使Ｑ５饱和导通，经Ｒ５又使Ｑ２电流剧增，对Ｑ１ｂ、ｅ极作短路性保护。{6}脚为过流检测端，本图该脚未用。此外，电路中Ｔ６０２初级的ＰＳ６０１、ＰＳ６０２及次级的ＰＳ６５４、ＰＳ６５１、ＰＳ６５２等为保险丝电阻，更换时不应用普通电阻代替，以保证它的保护作用。Ｔ６０２{4}、{2}间所接Ｃ６１６、Ｃ６１７、Ｒ６１４、Ｄ６０７等为尖峰吸收网络，防止过高尖峰电压对开关管造成损坏。
Ｔ６０２次级输出电压共５组：＋１３５Ｖ、＋３３Ｖ、＋９Ｖ、＋２２Ｖ分别向行输出级、调谐电路、行振荡、伴音功放提供电源，＋１４Ｖ再经５Ｖ稳压器后供给机内ＣＰＵ电路(图中未画出)。
由于ＩＣ６０１较常见的厚膜块集成度高，一般不宜用分立元件进行代换，有损坏时要选用原型号，以保证原机性能(若确切证实仅Ｑ１有损，如ｃ、ｅ极击穿，其余完好，也可临时用合适大功率开关管代换)。，索尼KV-2854MT彩电电源原理图
