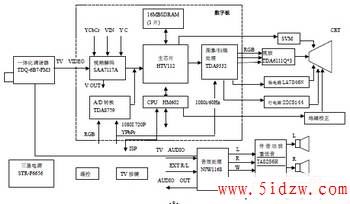

长虹CHD-2机芯信号流程图：
CHD-2机芯信号流程分析：
射频信号处理过程主要包括高频电路、视频检波电路、伴音鉴频电路，这些电路功能由一体化高频头TDQ6F7FM3 来完成。在高频头电路中，调谐系统采用频率合成技术进行选台，在CPU的I2C 总线控制下完成调谐选台，它在调谐系统中记忆的是分频系数。频率合成调谐正常I作所需两组I作电源：十32V调谐电压、十sV锁相环电源。
另外N501 的（5 ）、（6 ）脚为制式切换控制输入，由IPQ 组件的xsll 接口（6 ）、（8 ）脚发出控制信号进行控制。
天线信号进入一体化高频头N501 处理，经过高频放大、选频回路、混频电路后得到中频信号，经过视频检波从（10 ）脚输出视频信号，同时从（12 ）脚输出解调后的音频信号。
图像信号流程：经高频头N501 处理的视频信号从（10 ）脚输出送入接口xsl2 ( 17 ）、（18 ）脚，进入IPQ 组件进行视频解码、AD 变换、变频处理、视频处理后。输出R 、G 、B 三基色信号到视放板，放大后分别送至显象管的三个阴极。
伴音信号流程：
TV伴音：射频信号经一体化高频头解调后输出从（12 ）脚输出解调后的伴音信号，先送到Q601 射随器，经缓冲后由C602 、C601 祸合再送至N201 的（1 ）脚和（42 ）脚。
AV伴音：A 训端口输入的音频信号由C6O3 、C636 祸合直接送入N201 的（2 ）脚和（41 ）脚，AV2 端口输入的音频信号由C604 、C635 祸合直接送入N201 的（3 ）脚和（40 ）脚。
分量输入源（YCbCr 、YPbPr ）的立体声伴音信号和vGA 端口输入的音频信号通过音频切换开关N2O3 选择后由C6OS 、C634 祸合送入N2OI 的（4 ）脚和（39 ）脚。
在N201 内部对上述端口输入的各种音频信号通过集成电路内部的多路开关根据需要进行选择，然后进行放大处理、音效处理、音量平衡调整等处理，分别从N201 的（28 ）脚、（15）脚、（8 ）脚输出左、右、重低音信号，上述控制均是在I2C 总线作用下完成的。
从N201 的（28 ）脚、（15 ）脚、（8 ）脚输出经过处理的三路（左、右、重低音）音频信号分别送入音频功率放大器NIO2 ( TA8256 ）的（斗）脚、（2 ）脚（1 ）脚，进行功率放大后，从（8 ）脚、（12 ）脚（11 ) 脚输出推动扬声器发声。
