主要的功能模块IC
1、待机电源IC：FSQ510（Fairchild）
2、PFC控制IC：L6563 （ST）
3、24V PWM控制IC：FA5571N （FUJI）
4、INVERTER高压控制IC：OZ9976（O2）
屏的型号：
FHD的型号：CAS_LC320WUE-SAA1；lamp:16； EEFL
屏典型工作电流112mA，屏单端电压1030V，工作频率45KHz；点灯电压1100V （0℃），点灯时间2到3s。
HD的型号：CAS_LC320WXE-SBA1 ；lamp:12； EEFL
屏典型工作电流93mA，屏单端电压1020V，工作频率63KHz；点灯电压1095V（0℃），点灯时间2到3s。

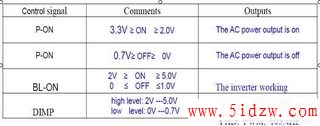

IPL32L电源控制信号

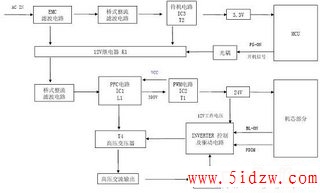

IPL32L 电源内部功能模块框图
工作时的上电顺序
1：插上插头，通电AC220V。3V3（standby MCU）正常工作。待机功率约为0.14W。
2：联接器P2中的“P-ON”置高到3V3，那么继电器K1闭合，+24V的控制器IC2（FA5571N）开始工作。+24V输出。
3：+24启动以后，PFC的控制IC1（L6563）开始工作。水桶电容器C3、C4上的电压各约197~200V。
4：+24启动后，将联接器P2中的“BL-ON”置高到3V3。高压INVERTER的控制IC10（OZ9976）开始工作。但是高压还没有输出。
5：联接器P2中的“DIMP”设置到PWM调光状态。高压INVERTER的控制IC10（OZ9976）开始工作在调光状态。系统有高压输出。能正常点亮屏。

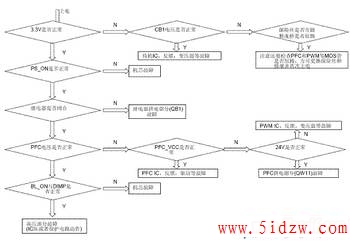

IPL32L电源板 故障快速排除流程图：
待机电路工作原理(反激式单路稳压)：
在接通市电后，待机电路首先工作。提供3.3V直流电压给MCU：经整流后的直流电压通过RB1接到IC3的8脚的内部启动电路，再通过5脚给CB3进行充电，当CB3达到VCC启动电压阀值，IC3进入工作状态，次极绕组7脚的输出经DB11整流得到3.3V待机电压。
通过取样电阻RB15、RB16分压，连接KIA2431(IC8) 的1脚，光耦IC5的3、4脚接通，对IC3的输出控制，从而输出稳定的3.3V。同时，变压器T2的辅助绕组分两路输出：
1、一路输出给继电器K1，从而控制主电源的供电，使待机时满足0.15W的要求；
2、一路给IC3本身供电。
开机状态工作流程：当收到MCU发出开机的高电平信号后，经DB15、RB22后送到QB21的B极，此时QB21导通、光耦IC6的1、2脚导通，将信号耦合到光耦IC6的3、4脚。这时QB1导通，VCC供电通过QB1输出10~12V电压，给继电器提供工作电压,继电器闭合，主电源接通交流。
关机状态工作流程：当收到MCU发出的关机的低电平信号后，经DB15、RB22后送到QB21的B极电压小于0.6V，QB21截止、光耦IC6的1、2脚断开，无法将信号偶合到光耦的3、4脚。这时QB1截止，12V供电无法通过Q11输出，继电器断开，主电源与交流被切断。
PWM电路信号流程：
交流上电以后，PFC开始工作之前，PWM电路先进入工作状态。经桥堆BD1，电容C3/C4整流滤波后的直流，通过RW1、RW2和FA5571N的内部从第6脚(VCC)对电容CW15进行充电(此时DW12反向截止，避免对PFC_VCC也进行充电)，当CW15的电压达到启动阀值，PWM进入工作状态，次级输出24V，初级的辅助线圈输出13.5~15V, 一是提供FA5571N自身的工作电压，二是提供PFC_VCC。
请注意，由于PFC_VCC由PWM电路进行供电，所以即使在PFC不能正常工作的时候(非对地短路)，PWM也能输出24V。
