索尼KV-2565MT、KV-2565MTJ、KV-2584MT、KV-2954MI、KV-2965MT、KV-2966MI等M系列大屏幕彩电，待机控制电路与常规彩电不同，采用阻断行推动信号和切断丽音处理电路电源的方法待机，同时对功放电路静音，且待机电路分布在三块电路板上，用插头插座相连接，故障率较高。
电路工作原理

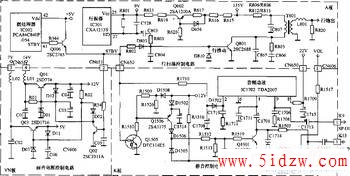

该系列彩电的待机电路如图所示，由行扫描控制电路、丽音电源控制电路和静音控制电路三部分组成，分布在主电路板(A板)、丽音解调电路板(VN板)、AV／TV切换与伴音功放电路板(K板)等三块电路板上。待机动作由微处理器IC002(PCA84C840P／054)控制，从41脚输出待机(sTBY)控制电压，经射随器Q006放大后，分三路，一路经R802、D803对行推动信号进行控制，第二路经插接件CN651的2脚送到VN电路板，对丽音电路的供给电源进行控制，第三路经插接件CN650的3脚送到K电路板，对音频功放进行静音控制。微处理器IC002的41脚开机时为低电平OV，Q06截止，发射极输出低电平OV；待机时微处理器IC002的41脚变为高电平，Q006导通，发射极输出高电平3.8V。控制过程如下：
1.行扫描控制电路。
行扫描控制电路位于主电路板(A板)上，由R802、D803组成，对行推动电路Q801的工作状态进行控制。行振荡电路由扫描、亮度、色度信号处理电路IC301(CXAl213s)完成，行振荡电路电源由+B(135V)电源，经R615、R616、R617降压、Q602、D656、R620控制后，经：R619、R621送到IC301的25脚。振荡后产生的行激励信号从27脚输出，经C803、R803耦合送到行推动电路Q801的基极。
开机时Q006输出低电平，D803截止，对行推动电路不产生影响，行输出电路正常工作；待机时，Q006输出高电平，D803获正向电压导通，Q006输出高电平经R802、D803加到行推动电路Q801的基极，Q801由脉冲放大状态变为饱和状态，失去放大能力，将行推动信号阻断，行输出电路停止工作，也切断了行输出变压器向显像管、场输出、小信号处理电路提供的高、低压电源。
2.丽音电源控制电路。
该电路位于丽音解调电路板(VN板)上，由Q02(2SC3311A)组成，Q02集电极与12V稳压调整电路001(2SD774)的基极相连接，Q02集电极还通过D02与5V稳压调整电路Q03(2SD1716)的基极相连接，对Q0l、D01和Q03、D03组成的12V和5V稳压电路进行控制。
待机控制电压经插接件CN651的2脚和R34.送到VN电路板Q02的基极，开机时Q006输出低电平，Q02截止，对12V和5V稳压电路不产生影响，R01向Q01基极提供偏置，Q01在稳压管D0l(13V)控制下导通输出12V电压：12V电压经R02向Q03基极提供偏置，Q03在稳压管D03(5.6V)控制下导通输出5V电压，向丽音解调电路提供12V和5V电源，进入工作状态。待机时，Q006输出高电平，Q02获正向电压饱和导通，将Q 01基极电压拉低，QOl截止，停止输出12V电压；Q02导通还通过D02将Q03的基极电压拉低，Q03也截止，停止输出5V电压，迫使丽音电路停止工作。
3.静音控制电路。
该电路位于AV\TV切换与伴音功放电路板(K板)上，由Q1505(DTCll4E5)、Q1506(2SAll75)、D1506组成，对输入到伴音功放电路的音频信号进行控制。索尼M系列彩电的AV\TV切换与伴音功放电路板(K板)有两种：一种是单声道AV／TV切换与伴音功放电路板，功放电路Icl，702采用TDA2007，另一种为立体声AV，TV切换与伴音功放电路板，功放电路Icl702采用TDA2009，有的机型配有重低音功放电路Icl711，重低音功放的路采用TDA2009。本文和附图以单声道AV，TV切换与伴音功放电路板为例，介绍其静音控制电路的原理，立体声AV／TV切换与伴音功放电路板的静音控制原理与其相同，只是在Q1506之后的音量控制电路由Q1501、Q1502、Q1511三个支路构成，分别对左、右、重低音声道的音量和静音进行控制。
索尼M系列彩电的音量控制和静音控制电路比较特殊，采用对音频信号分流的方式。伴音信号经插接件K13的1脚送到伴音功放电路K板，经c 1 507、R1503、c1701送入功放电路Icl702(TDA2007)的1脚，经Icl702放大后从9脚输出，经插接件K9的1脚送到扬声器发出声音。01501(2SC2785)为音量控制和静音控制电路的分流电路，对输入到功放电路Icl702的1脚音频信号进行分流，Q150l的基极通过R1512、R1519与音量控制电路和静音电路相连接。当输入到Q1501的基极电压升高时，Q1501的导通程度增加，对音频信号的分流程度增加，音量减小；当输入到Q1501的基极电压降低时，Q1501的导通程度减轻，对音频信号的分流程度减小，音量增加。
音量控制电路由电压控制电路Q1507(2SC2785)构成，微处理器的音量控制电压VOL经插接件CN606的1脚和R1517送到伴音功放电路K板Q1507的基极，控制Q1507的导通程度，VOL控制电压经Q1507放大并倒相后从集电极输出，经D1505、R1512、R1519送到音频分流电路Q1501的基极，控制Q1501的导通程度，达到控制音量的目的。索尼M系列彩电的音量控制属正向控制，微处理器输出的VOL电压升高时，Q1507的导通程度增加，集电极电压相对降低，经D1505、R1512、R1519送到分流电路Q1501的基极偏置电压降低，分流作用减轻，音量增大；VOL电压降低时，Q1507的导通程度减轻，集电极电压相对升高，送到分流电路Q1501的基极偏置电压升高，分流作用增加，音量减小。
待机静音控制电路也通过分流电路Q1501完成，待机控制电压经插接件CN650的3脚送到01505的基极。开机时微处理器41脚通过Q006输出低电平，Q1505截止，集电极为高电平，PNP三极管Q1506截止，集电极输出低电平，D1506截止，对音量控制电路不产生影响；待机时Q006输出高电平，Q1505饱和导通，集电极为低电平，Q1506也饱和导通，集电极输出高电平，该高电平通过D1506、R1512、R1519送到分流电路Q150l的基极，Q150l饱和导通，将输入到功放电路的音频信号全部分流，达到静音的目的。
