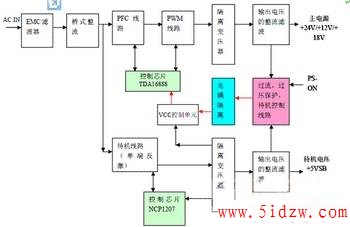

JSK3220电源的主芯片采用Infineon 的二合一芯片TDA16888（IC1），内部集成了PFC和PWM开关控制电路。应用于输入电压在90V～270V之间的离线式变换器。它具有以下特点：
○平均电流模式。
○误动作自锁保护功能。
○同步可调频率（15KHz~200KHZ）PFC和PWM同频。
○最大占空比限制PFC线路最大占空比为94％，PWM线路最大占空比为50％。
○宽电压输入90～264V。
目前采用JSK3220电源的TCL液晶电视型号：
LCD27A71-L、LCD32B03-P、LCD37B68-T、LCD37K73、LCD26B66-L、LCD26B66-P、L37H61F
①输入电路：
a.输入噪声滤波电路，LF1、LF2组成两级共模输入电路，由CX1、CX3、CY2、CY3、LF1、LF2等组成。共模输入电路作用，一方面滤除高频信号对电源的干扰，另一方面防止电源产生的高频信号对电网的污染。差模输入主要起滤除高频杂波的作用。X和Y电容都是安全电容，区别是X电容接在输入线两端用来消除差模干扰，Y电容接在输入线和地线之间，用来消除共模干扰，Y电容分为Y1电容和Y2电容，Y1属于双绝缘Y电容,用于跨接一二次侧.Y2则属于基本单绝缘Y电容,用于跨接一次侧对保护大地即FG线。
b.主电源整流滤波电路由BD1、CX4、L2组成；
c.R52是压敏电阻器，起抑制尖峰电压作用；
d.THR1是热敏电阻器，主要是防止浪涌电流对电路的冲击。
②+5VSB电路
a.由LD7550-B等元件构成降压反激式变换器，输出+5V待机电压。
b.高压经R64、R65、R66、R75向IC12的5脚提供启动电压，经T2变压后经DS12、LS9整流滤波，产生+5Vsb电压输出；
c.RS33、RS38是输出电压取样电阻，其取样信号控制IC6，调节IC4光电隔离耦合，反馈给IC12的第2脚。
③PFC电路、PWM电路
PFC线路
IC1的第8脚输出PFC驱动信号，经过由Q3/Q5、R43/R88组成的推挽电路后，驱动开关管Q2/Q7 的导通与截止，使得流过L2（PFC电感）的电流波形和输入电压的波形趋于一致，从而达到提高功率因素的目的。当PFC驱动信号为高电平时，Q5截止，Q3导通，则Q2/Q7的G极为高电平，GS两端电位正向偏置，Q2/Q7导通；当PFC驱动信号为低电平时，Q5导通，Q3截止，则Q2/Q7的G极为低电平，GS两端电位正向偏置，Q2/Q7截止。
PWM线路
IC1的第10脚输出PWM驱动信号，经过由Q8/Q8、R45/R89组成的推挽电路后，分成两路，同时驱动Q4和Q10的导通与截止。
当PWM为高电平信号时，Q8导通，Q9截止，信号经R87/D28驱动Q10的G极，Q10导通；同时，信号另一支路经C2到T3的初级线圈，T3次级线圈两端接在Q4的的GS两端，GS两端处于正向偏置，Q4导通，则T1进入储能过程。
当PWM为低电平信号时，Q8截止，Q9 导通，将Q14基极电压拉低，则Q14导通，Q10截止；信号另一支路经C2到T3的初级线圈，T3次级线圈的感应电压使得Q11导通，将Q4的GS端相接，Q4截止，则T3处于释放能量过程。
a.由IC1（TDA16888）、L2、D4、Q2、Q7、Q3、Q5、C3等元件组成BOOST升压电路；
b.Q3、Q5、R43、R88构成推挽电路，驱动Q2、Q7两个并联的开关管工作；D4、C3整流滤波输出370V左右的电压；
c.Q8、Q9、R45、R89构成推挽电路输出，一路驱动Q10、Q14的开关；另一路通过T3的藕合后驱动Q4、Q11的开关工作，两路的开关管控制T1的初级线圈的开关，从而感应次级绕组输出工作电压；
d.R1、R5、R32、R33构成输入电压取样，R4、R8、R13、R16、R34构成输出PFC电压取样电路，所有上面的取样信号都控制着IC1第8脚和第10脚的输出占空比。
④控制电路
《A》待机控制
进入待机模式后，PS-ON信号为低电平（2V左右）。
控制原理为：PS-ON信号为低电平时，电压比较器输出为高电平，PNP三极管截至，光耦截至。光耦的次级为高阻态，VCC控制单元中PNP（Q1）三极管基极为高电平，Q1截至，因此从待机变压器提供的供电电压没有加到主芯片TDA16888（IC1）上，主电源是关闭的。
待机控制过程如下：
当待机信号送到IC11A的2脚后，IC11A的1脚输出高电平信号，使QS1三极管截止，IC2停止工作，导致三极管Q1断开Vcc通路，IC1失去工作电源而停止工作，使Q4、Q10断开，变压器T1停止工作，+12V和+24V电压无输出，完成待机控制过程。
《B》开机控制
进入开机模式后，PS-ON信号为高电平（3.3V左右）。
控制原理PS-ON信号为高电平时，电压比较器输出为低电平，PNP三极管导通，+5V通过其三极管，光耦导通。光耦的次级为低阻态，VCC控制单元中PNP三极管是导通的，因此从待机变压器提供的供电电压加到主芯片TDA16888上，主电源开机。
开机控制过程如下：
当开机信号送到IC11A的2脚后，IC11A的1脚输出低电平信号，使QS1三极管导通，IC2的光藕作用使三极管Q1导通，接通Vcc通路，IC1得到工作电源进入工作状态，启动PFC电路和PWM电路，变压器T1藕合输出+12V和+24V电压，完成开机控制过程。
《C》保护控制
短路保护：当输出端发生短路，电源进入短路状态，AC重新启动电源才能回复正常。
过压保护：当过压发生在输出端时，输出电压进入保护状态，即没有输出，AC电压重新启动电源恢复正常。
过热保护：温度上升到不正常范围时,电源进入保护,当温度下降到正常温度范围时,电源恢复正常。
（1）过流保护
用电流互感器检测次级的输出电流（负载状况）。通过次级的线圈将初级的电流衰减100倍并将衰减后的电流转换成电压信号，此电压与参考电压可比，当检测电压高于参考电压是，电压比较器输出高电平，二极管DS10（DS11）导通，将三极管导通，此时，光耦初级被箝位在0.8V，光耦截至（工作电压为1.2V）。待机变压器提供给主芯片TDA16888（IC1）的供电电压被卡断。于是，整个主电源进入保护状态。
过流保护过程
当+24V输出电路发生过流后，电流互感器LS3感应次级线圈输出的电压升高，通过DS9、RS82、DS8加在IC17的3脚上的电压升高，使IC17的1脚输出高电平信号，通过DS11，由RS29连接到QS3的基极，使QS3导通、QS2导通，使加在IC2光藕初极上的电压被箝位在低电平，光耦截止，从而使Q1截止，导致电源Vcc被截断，从而关断输出电压电路，达到过流保护的作用。
当+12V输出电路发生过流后，电流互感器LS4感应次级线圈输出的电压升高，通过DS7、RS83、DS6加在IC17的5脚上的电压升高，使IC17的7脚输出高电平信号，通过DS10，由RS29连接到QS3的基极，使QS3导通、QS2导通，使加在IC2光藕初极上的电压被箝位在低电平，光耦截止，从而使Q1截止，导致电源Vcc被截断，从而关断输出电压电路，达到过流保护的作用。
（2）过压保护：
过压时，触发电压比较器变化相位，将主芯片TDA16888的供电电压拿掉。起到保护作用。
过压保护过程如下：
当+24V输出电路的输出电压超过一定幅度时，ZS3反向击穿，通过DS18、DS16加在IC11B的5脚的电位升高而超过IC11B的6脚，使IC11B的7脚输出为高电平，由DS15、RS29加在QS3的基极上，使QS3、QS2导通，使加在IC2光藕初级上的电压被箝位在低电平，光耦截止，从而使Q1截止，导致电源Vcc被截断，从而关断输出电压电路，达到过压保护的作用。
当+12V输出电路的输出电压超过一定幅度时，ZS2反向击穿，通过DS18、DS17加在IC11B的5脚的电位升高而超过IC11B的6脚，从而启动过压保护。
（3）反馈回路
当输出负载增加的瞬间，12V掉低，IC10的导通电流变小，IC3的光耦作用使得IC1 PIN14上的电位器变高，则Pin10输出的驱动信号脉宽占空比变大，使变压器传送的能量变多，输出电压12V回升；输出电压上升后，IC10的导通电流变大，IC1 Pin14上的电位变低，则IC1输出的脉宽占空比变小，使变压器传送的能量变小，输出电压12V又掉低，如此不断进行调整。
