大屏幕彩电南北枕形校正电路

　大屏幕彩电的显像管均采用平面直角管,而电子束会聚点的运动轨迹是一个球面,其曲率半径和荧光屏的曲率半径相差甚大,所以在电子束扫描形成光栅的过程中不可避免产生枕形失真,且屏幕越大,失真越严重。通常在大屏幕彩电中都外加枕形校正电路,亦即利用外电路对偏转电路的波形加以预校正,从而补偿光栅的枕形失真。一般在29英寸以下的彩电中设置东西(左右)枕形校正电路,而屏幕尺寸超过29英寸时,还加设有南北(上下)枕形校正电路。

　　因为自会聚显像管东西向枕形失真大于南北向枕形失真,再加上屏幕高度小于宽度(宽高比为4/3),使得东西向枕形失真量大于南北向枕形失真,所以25英寸以上的彩电均加设有东西枕校电路。尽管南北枕形失真小于东西枕形失真,但随着屏幕尺寸的增大,也会显而易见,并影响图像质量,甚至使色纯和会聚变差。

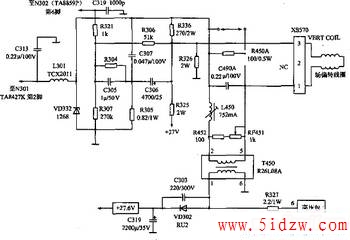

　　南北枕形校正与东西枕形校正原理相似,是将行频信号耦合到场扫描锯齿波电流,用行频抛物波调制场蝇转电流,以使在每行中心部分的场扫描在屏幕上的高度与每行起始、结束部分的场扫描的屏幕上的高度一致。相对而言,南北枕形校正电路较为简单,如图所示。

　　电路由C490、R450、LA-50、RP451、T450组成。由T450副边线圈2-5与R、c组成R、L、C并联回路(积分电路),将行频脉冲变换为抛物波,然后串联在场偏转线圈上。T450原边线圈1-6绕组从行输出变压器上取出行频脉冲,通过电磁感应耦合到2-5绕组上,形成枕校电流。
