KJZ2可控硅触发板电原理图

09-08 09:54:26 | http://www.5idzw.com | 基础电路 | 人气:583
标签:电路基础,电路设计,http://www.5idzw.com KJZ2可控硅触发板电原理图,http://www.5idzw.com

  KJZ2可控硅触发组件用于单相桥式全控变流器的触发,该板可将控制电压幅度转换为相应导通角的功率足够大的触发脉冲,每相输出脉冲能可靠地驱动一支大功率可控硅元件,该板有以下特点: a.带有整流稳压器件,产生±15V及 24V直流电压供板子使用,也可供外部使用。 b.输出脉冲是脉冲列。 C.采用专用电路KJ004、KJ042、控制板体积小、调整维修方便。 d.与调节器匹配容易。 该板也可以用于半控或反并联可控硅的调压线路。 电参数: 移相电压:0~8V(根据要求可变)。 移相范围:≥l70°。 交流同步电压:30V(有效值)。 触发脉冲形式: a.≤30°脉冲列调制式。 b.180-α长脉冲列调制式。 输出级允许负载电流:300mA、800mA。 脉冲前沿≤1µs。 脉冲列频率:5~10kHz。 各相脉冲不均衡:≤±3°,≤±5°。 电源电压:直流( 15V±5V)%。 消耗电流: 15V电流飞<85mA,-l5V电流≤85mA。 允许使用环境温度:-l0~ 70℃。

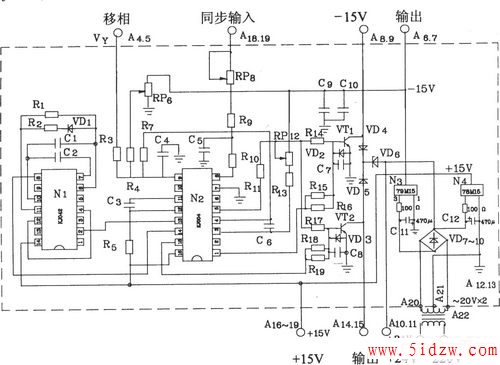

KJZ2可控硅触发板电原理图
KJZ2可控硅触发板电原理图

KJZ2可控硅触发板电原理图

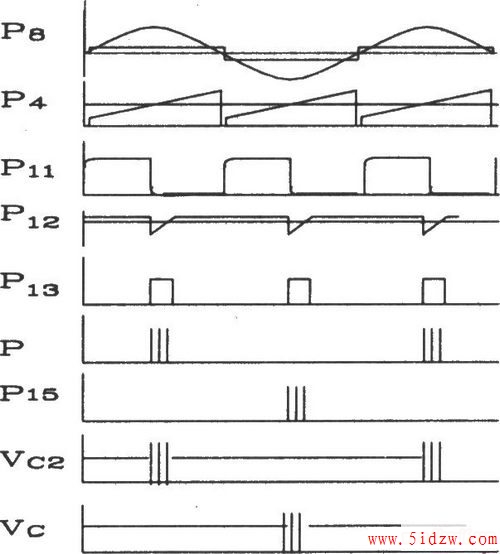

KJZ2各点波形图

,KJZ2可控硅触发板电原理图
