KJZ2-1单相调功板电原理图

　　KJZ2-1单相调功组件用于功率控制系统中，它可将控制电压幅度转换为相应脉冲数，控制可控硅的导通比，达到调功的目的。它有以下特点： a．带有整流稳压器件，便于用户使用，±l5V还有余量可供外部使用。 24V直流电压供脉冲变压器使用。 b．输出脉冲是脉冲列。对不同宽度的脉冲可以使用统一的脉冲变压器。 c．采用专用电路KJ004、KJ042、LZ210和Tl07。控制板体积小、调整维修方便。 d．与调节器匹配容易。 电参数： 交流同步电压：30V(有效值)。 交流同步电流：2～3mA。 输出级允许负载电流(吸收)：≤800mA。 脉冲前沿≤1µs。 控制电压范围：0～10V。 允许使用环境温度：0～ 70℃。

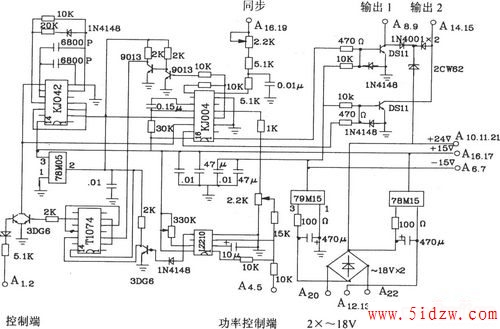

KJZ2-1单相调功板电原理图

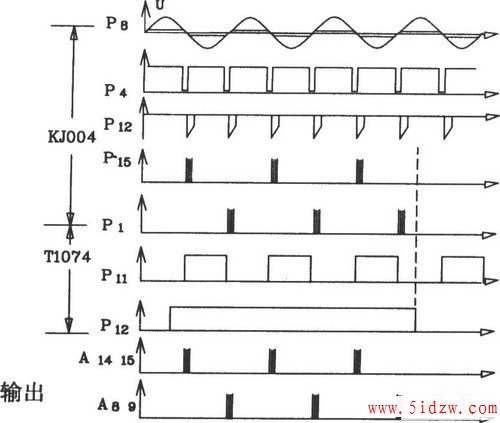

KJZ2-1各点波形图
