Q值和频率可调的窄带滤波器(741)

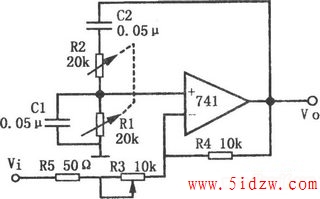

如图所示为Q值和频率可调的窄带滤波电路。该电路是一个Q值和频率可调的有源窄带滤波器。它采用文氏桥正反馈的形式，但其环路增益低于1。该电路的特点是调节Q值不影响中心频率。因为Q值只和回路的增益有关。增益为600时，Q值为2000；增益为140时，Q值为30。在一般文氏桥振荡器中，对同相输入端而言，放大器的增益必须大于3才产生振荡，而本电路中放大器的增益小于3。增加电路增益可以增加RC网络的Q值，因此调节电位器R3可以改变电路Q值。输入信号通过R3加至运算放大器的反相输入端，通过滤波器可将某一预定频率选出，电路谐振频率为：

。

采用图示元件f0可以从160Hz变到1.6kHz。R1、R2为匹配的线绕同轴电位器，调节频率时不会影响电路的Q值。
