摘要
全球对实现低功耗和高效率技术的关注不断持续，由于照明应用占了全球近20%的电力资源消耗量，所以照明技术的进步，会对能源状况产生巨大的影响。LED固态照明(solid state lighting, SSL)是一种环保技术，具有出色的外形尺寸，使用寿命长，转换效率高，而且功耗相比传统的白炽灯低80%或90%。在LED SSL中，LED驱动器扮演着重要的角色，因为要靠它来提供保持稳定亮度所需的精确电流。不过，传统的LED驱动器方案采用次级反馈电路来驱动LED的电压和电流，而次级反馈电路会导致成本和尺寸的增加。本文将介绍一种 “初级端调节”(Primary Side Regulation, PSR)专利技术。这种PSR控制器无需次级端反馈电路，即能够精确调节变压器初级端中LED驱动器的电压和电流。它同时包含了频率抖动功能来降低EMI，以及轻载待机模式来减小待机损耗。利用该方案，PSR充电器可以实现比振铃扼流圈转换器(Ringing Choke Converter，RCC)和传统PWM等传统设计更小的外形尺寸、更低的待机功耗和更高的效率。
LED照明概述
由于能源需求失衡、能源成本增加，加上全球对环境问题的关注，节能绿色技术变得越来越重要。照明应用的能量损耗可高达20%，因此利用创新性技术来降低能源浪费，对节能具有重大的影响。能效规范在全球各地区日益普及，例如，美国有能源之星(ENERGY STAR)，而且澳大利亚、欧盟和美国加州也都宣布将逐步淘汰传统照明解决方案。
发光二极管(LED)实际上与整流二极管一样，都具有单向导电性。不同于传统照明技术，SSL LED是利用半导体来把电能转换为光能。LED照明相对传统技术的优势如下：
1. LED由DC电压驱动，即使在低电压低电流条件下也能保持高亮度。在相同的照明应用中，相比其它照明方案，LED可以实现80%的节能。高亮度LED的寿命可能长达60,000 ~ 100,000个小时；而白炽灯泡只有1000个小时。此外，LED的反应速度很快(100ns ~ 1ns)。
2. LED的单色性良好，常用颜色包括红、绿、黄和橙色。其颜色可通过改变电流来改变，而且不同于传统冷阴极萤光灯管(CCFL)，LED不含光谱中的紫外线和红外线辐射，而有害汞金属元素含量也较少，有利于环保。
3. LED尺寸小、抗振动、冲击阻力大，另外还可以在灯泡中制备成各种形状。
与LED、螺旋节能灯泡和T5荧光灯相比，白炽灯的照明效率只有12lm/W，寿命少于2000小时；螺旋节能灯泡的照明效率为60lm/W，寿命约8000小时；而T5灯泡的的照明效率则为96lm/W，寿命约10,000个小时。5mm白色LED的照明效率为20 ~ 28lm/W，寿命约100,000小时。显然，较之传统照明应用产品，LED的使用寿命更长，且特性也更具吸引力。高亮度发光二极管(High-Brightness Light Emitting Diode, HBLED)是一种大功率高亮度的LED，它的寿命更长、尺寸更小，而且设计灵活，已成为传统白炽灯和卤素灯的替代产品。HBLED一般用于以下应用：
1. 屏幕显示和交通灯：各种广告牌、体育记分板和交通信号。
2. 车用照明灯：仪表板指示器、音频和外部LED刹车灯、尾灯、边灯等。
3. 背光：手机、数码相机和笔记本电脑背光。
4. 景观照明、建筑照明、装饰灯、街灯和住宅照明。
HB LED作为一种新型的LED照明源绿色产品，必将是未来发展的新趋势。
采用初级端调节控制器的高亮度LED驱动器
如上所述，LED照明拥有诸多优势，但若没有适当的电压和精确的电流，这些器件的寿命不仅会缩短，其功耗和热耗也会增加，最终对LED造成无法挽回的损害。考虑到LED与普通二极管在物理特性方面一样拥有斜率很大的V-I曲线，因而LED的工作电压对工作电流相当敏感，若变化很大，便会影响HB LED单元的寿命。因此，LED的电流对照明非常重要。基于这个原因，对HB LED的寿命而言，带有出色的恒流技术的PSR就显得既重要又有益。LED驱动器一般采用非隔离降压转换器或隔离反激式转换器。
在传统的LED控制电路中，离线恒定输出电流LED驱动器可使用隔离反激式(flyback)转换器配合次级端电路调节输出电流来实现，如图1所示。这里，LED电流通过次级端的一个sense电阻Ro来测量，并通过光耦合器提供必需的反馈信息。光耦合器在初级端和次级端之间形成隔离，并把反馈信号耦合到初级端的PWM控制器。为达到更好的输出调节，PWM控制器通过光耦合器接收次级端的反馈信号，决定MOSFET的占空比。这种方案可提供精确的电流控制，但缺点是器件数目较多，意味着需要更大的板上空间、更高的成本，而且可靠性也较低。同时，sense电阻Ro还会增加功耗，降低恒流调节电源效率。近来，LED驱动器的效率和节能要求变得越来越重要，同时LED应用也需要更小的尺寸，因此传统电路不再满足相关要求。本文将介绍一种能够减少器件数目并提高效率的初级端控制方法。

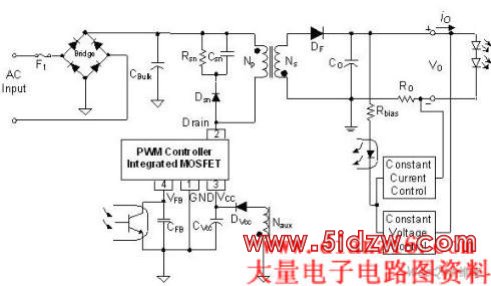

图1.采用传统次级端调节反激式转换器的LED驱动器
初级端调节(PSR)技术是把离线LED驱动器的成本降至最低的最佳解决方案，它无需在次级端使用光耦合器，就能够提供精确的电流控制。PSR的基本原理是采用一种创新性方法，通过辅助线圈取代次级端的光耦合器来检测输出信息，如图2所示。图2所示为一个采用初级端控制器的反激式转换器的基本电路示意图及其主要工作波形。

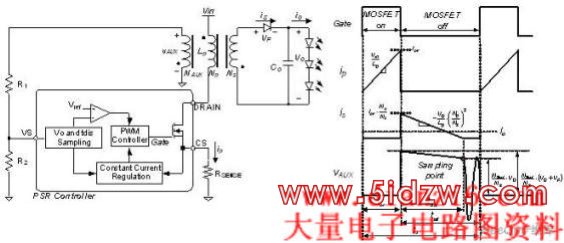

图2.采用初级端控制器的反激式转换器的基本电路示意图及其波形
当PSR控制器导通MOSFET时，变压器电流iP将线性地从零增加到ipk，如算式(1)。 在导通期间，能量存储在变压器中。当MOSFET关断时(toff)，存储在变压器中的能量通过输出整流器传送到功率转换器的输出端。在此期间，输出电压VO和二极管的正向电压VF被反射到辅助线圈NAUX，辅助线圈NAUX上的电压可由算式(2)表示。这时可运用一种专有的采样技术来对反射电压进行采样，由于输出整流器的正向电压变得恒定，故可获得相关输出电压信息。然后，采样得到的电压与精确的参考电压进行比较，形成一个电压回路，从而确定MOSFET的导通时间，并精确调节恒定输出电压。
(1)
(2)
在这算式中，LP为变压器初级线圈的电感；VIN为变压器的输入电压；ton是MOSFET的导通时间；NAUX/NS为辅助线圈与次级输出线圈的匝数比；VO是输出电压；VF是输出整流器的正向电压。
这种采样方案也使得变压器的放电时间(tdis)加倍，如图2所示，输出电流IO与变压器的次级端电流有关。IO还可通过ipk、tdis求得，如算式 (3)所示。PSR控制器利用这个结果来确定MOSFET的导通时间，并调节恒定输出电流。Sense电阻RSENSE用来调节输出电流的数值。
(3)
这里，tS是PSR控制器的开关周期；NP/NS是初级线圈和次级输出线圈的匝数比；RSENSE为感测电阻，把变压器的开关电流转换为电压VCS。
利用PSR控制器实现HB LED驱动器
这里使用了一个HB LED驱动器来驱动三个串联HB LED，输出规格为12V/0.35A。若采用集成了一个 PSR控制器和一个600V/1A MOSFET的PSR控制器FSEZ1016A，将有助于减少外部组件数目，减小PCB面积，降低功耗和MOSFET驱动器电路上的信号噪声，还能够减少干扰。而专有的绿色模式功能可在轻载和无载条件下提供非导通时间调制，来线性降低PWM频率，使待机功耗最小化，从而轻松满足大多数绿色规范的要求。此外，其内置抖频功能也进一步提高了EMI性能。
