通过初级端调节提高照明效率

　　实验显示，采用这种方法，恒流(CC)调节精度可达1.8% ，折回(fold-back)电压为4V(如图3所示)，适用于很大的VDD范围，而且CC能力与输出电压有关。115Vac输入时效率为77.66%，230Vac输入时效率为77.40%，空载时最大功率为0.115W。由此可见，利用FSEZ1016A便可以获得一个外部组件最少、成本最低的照明解决方案。

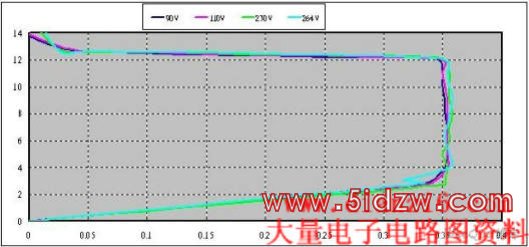

　　图3.使用PSR控制器的V-I曲线

　　总结

　　随着业界对高能效电子产品开发投放更多力度，照明应用需要创新性技术来取代传统白炽灯和卤素灯。HB LED的优势在于尺寸小、亮度高、寿命长，并且环保。这些优势都是推动该产品逐渐取代传统照明产品的有利因素。为了提高HB LED的能力，控制电路必须利用恒流来实现LED驱动。本文介绍的“初级端调节”(PSR)专利技术，只须通过PSR控制器，即能够精确调节变压器初级端中LED驱动器的电压和电流，无需次级端反馈电路，从而实现尺寸更小、寿命更长、更环保的产品。实验显示PSR能够提供1.8%的恒流(CC)调节精度，在115Vac输入时效率为77.66%，230Vac输入时效率为77.40%，空载时最大功率为0.115W。这种PSR技术是把离线LED驱动器成本降低的最佳解决方案。
