运动控制系统其他部件

　　图5是某品牌光栅尺实物图。

　　图5 光栅尺实物图

　　2）分辨率

　　目前，其分辨率最高可达0.001 μm，所构成的X－Y系统的位置精度可达1 μm或更高。

　　3）特点

　　对其所构成的设备应用环境要求较高，尤其是在防尘和防油污方面，这一点它不如磁栅尺，但其所构成的设备反馈精度可比磁栅尺系统高一到多个数量级。另外，考虑到光栅尺结构的缺点，有些光栅尺的制造商，如海德汉（Heidenhain），已经推出了封闭式结构的光栅尺，以便克服这些缺点。

　　光栅尺按信号原理也分为两种，即增量型光栅尺和绝对型光栅尺。

　　（4） 联轴器

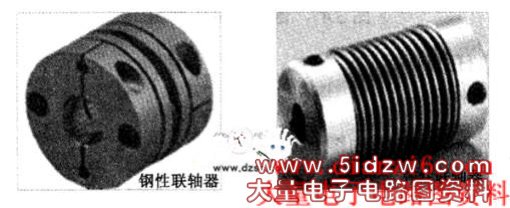

　　图6是某型号联轴器实物图片，通过它能实现旋转电动机到滚珠丝杆的扭力传递，并能克服较小的不同轴问题。

　　图6 联轴器实物图

　　（5）同步齿形带轮及同步带

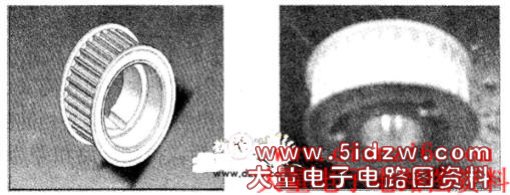

　　图7是某型号同步带轮实物图片。

　　图7 同步带轮实物图

　　图8是某型号同步带实物图，图9所示是某型号同步带／带轮装配图。

　　图8 同步带实物图

　　图9 同步带／带轮装配图

　　（6）滚珠丝杆

　　如图10是某型号滚珠丝杆实物图，左边为丝杆螺母解剖图。

　　图10 滚珠丝杆实物图

　　（7）滑动道轨

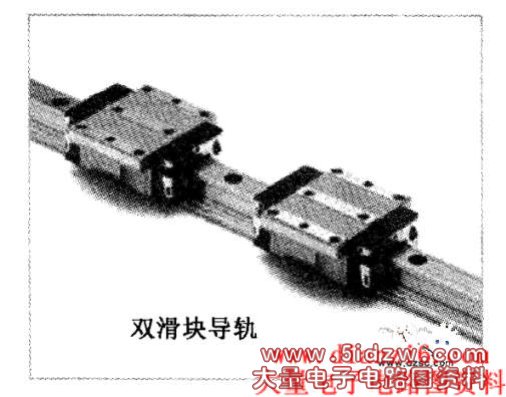

　　如图11是某型号滑动导轨实物图。

　　图11 滑动导轨实物图
