贴片编程的原始资料

　　贴片机程序由大量的信息组成。在贴片机程序编制前，除了机器的固有参数外，一般需要准备以下几点 基本原始资料。

　　（1）元件的坐标数据

　　元件的坐标数据是指元件在线路板上的坐标位置，即元件的X、y坐标和元件的贴装角度，一股所提供的 坐标数据还包括基准点的坐标数据、元件的位号以及封装信息等。现代电子生产企业的设计部门广泛采用 计算机辅助设计制造软件（CAD/CAM）来进行线路板的设计，而贴片机编程所需的大多数特征数据完全可 以从CAD/CAM系统的有关数据文件中获取，－般CAD/CAM系统般都可以直接输出关于元件坐标数据的文本文 件，如图1所示。

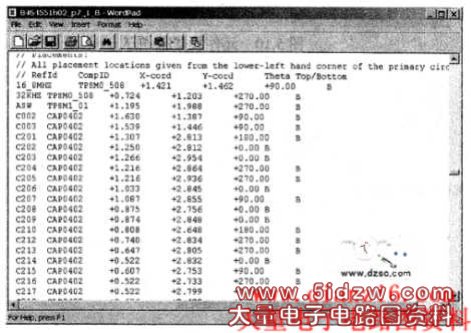

　图1 元件坐标数据

　　（2）元器件明细表和元件信息

　　元器件明细表（如图2所示）也叫物料清单（BOM），包括有元件的物料编码、物料的型号及描述、封装 标准、元件的位号和此物料在产品中的用量等。编程人员可以通过BOM来的知道各种元件的代码、位号和 用量等。元件信息包括物料的特征和物料的包装。物料的特征，如元件的长、宽、厚度及引脚的间距和长 度等，用于编程时元件数据库的建立。另外，编程人员还需要知道物料的包装来为物料选择合适的送料器 和在送料器清单中为物料确定合适的角度。

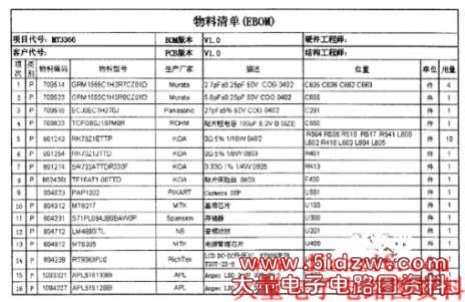

图2 元器件明细表

　　（3）线路板的信息

　　线路板的信息可以提供给编程人员3个方面的信息：①线路板的尺寸和拼板方式；②元件的封装信息—— 对于个别元件在CAD和B0M中所不能完整表示的可以通过元件的焊盘图形来编辑元件的数据库；③元件的实 际贴装角度——线路板的信息可以是未贴元件的空板，也可以从线路板的电子文件中得到线路板的电子图 形，如图3所示。

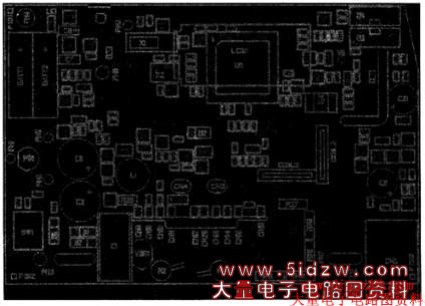

　图3 线路板电子图形
