PCB传送机构分类

　　（1）单轨式（Single Lane）

　　单轨式传送机构如图1所示。

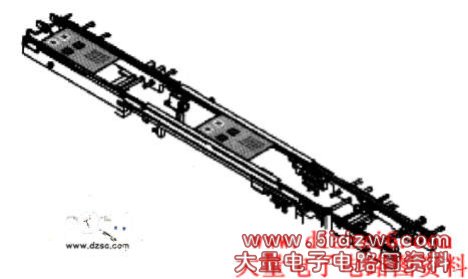

　　图1 单轨式传送机构示意图

　　单轨式传送机构一次传送一个板。当一个板在贴片时，下一个板已位于缓冲区内，板宽可根据编程的板参数自动调节，板传送既有左到右形式，板又有右到左形式，机械停板机构为标准形式并适应单独的板形状。

　　（2）双轨式（Dual Beam）

　　双轨式送板机构如图2所示。

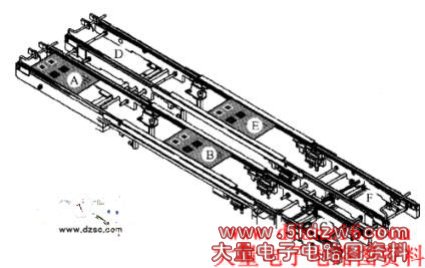

　　图2 双轨式送板机构示意图

　　双轨式送板机构一次传送两个板。在双轨选项内有6个区域，区域A，C，D和F用来输入／传出PCB，区域B和E用来贴片。贴片机一次最多可放3块PCB，－般两个板在区域B和E，另一个板可以在任何其他输入／传出位置。双轨式送板机构软件遵循先入先出原则，第一个进入机器的板也第一个传出机器，双轨运行同一产品。当一个板贴片时，另一个板在预备轨道的缓冲区域内，前一个板贴片完成后，立即开始处理预各轨道区域的板，这样就可以把传送板的时间降到最低。
