单键555双稳开关,http://www.5idzw.com
用常见的555时基集成电路做双稳开关,具有线路简洁、动作可靠、输出电流大的优点,可直接驱动继电器类负载,实现用一只轻触键控制负载的通断。

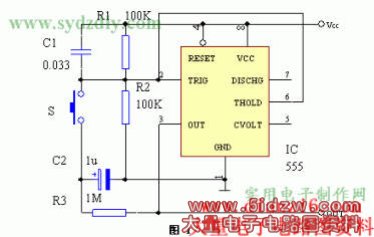

电路见图1(点击下载原理图)。电路刚通电时,C1的存在使IC(555)⑥脚获得一正脉冲,其③脚输出低电平,此时C2上无电压。按一下轻触键S,C2上“0”电平作用于IC的②脚,③脚翻转为高电平,通过R3对C2充电。S释放后,C2充电到Vcc,而IC的②、⑥脚被R1、R2偏置于1/2Vcc,③脚高电平状态保持不变。再按一下S,C2上电压使IC⑥脚电压大于2/3Vcc,③脚又翻转为低电平。S释放后,C2上电压通过R3、IC③脚放电,②、⑥脚的电压仍为1/2Vcc,③脚低电平的状态可维持不变。由此可见,每按S一次,IC③脚高、低电平就变换一次。
本双稳开关只要每次按键的时间不超过1秒,就能正常实现IC③脚高低电平的变换。但如果按住S不放,则IC③脚高低电平不断变化。
