声光报警电路,http://www.5idzw.com

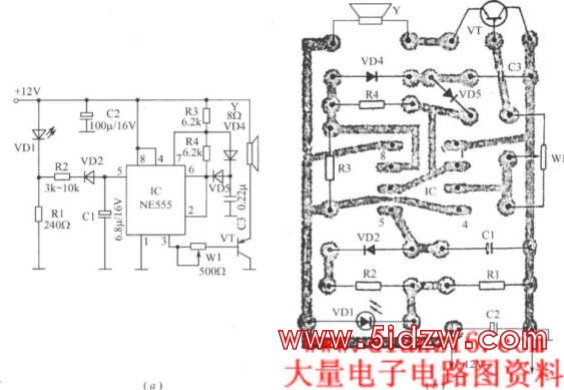

如图所示是一个10W声光警笛电路。该电路能够产生高强度警报声，可以作为防盗警笛。当电源被报警系统接通后，VD1闪烁发光，同时在R1电阻上输出脉冲方波，经过R2、VD2、C1网络后得到三角波，IC是个555时基电路，组成压控振荡器。R3、R4与C3是定时元件。它在三角波控制下，输出变音调信号经VT放大，推动扬声器，其输出功率接近l0W。调整R1可以改变C1上三角波幅度，调整W1可以改变音量。图(b)是印制板安装图。
点击放大查看此图：
