又一款555制作的水位控制器,http://www.5idzw.com

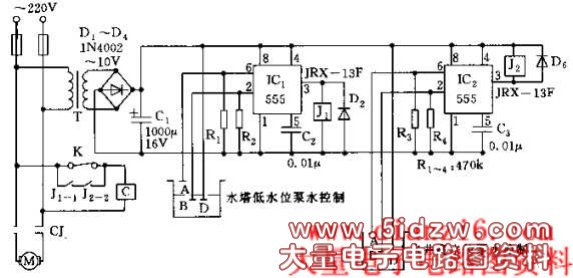

如图所示,控制电路由降压整流电路和用两块555组成的低水位泵水、高水位泵水两种控制电路组成。当水塔内的水位探极B、D高于塔内水位线时,Ic1的2脚为“地”电位,输出3脚呈高电平,使继电器j1吸合,J1-L闭,抽水电机运转;当水位上他升到探级A时,电机停止,对水塔水位实现自动控制。置放于水井中的探极B、D,正常情况下应在水位面以下一定深度处,使Ic2(555)电路的输出端3脚呈低电平,J2吸合,j2-2闭合。而当因连续抽水,使B、D极高出水面时,则2脚呈地电位,使Ic2翻转置位,3脚呈高电平,J2释放,J2-2断开,避免电机空转,并对井水水位进行监测.
