电冰箱温控器代用装置,http://www.5idzw.com
在使用时要根据不同季节的变化,适当地调节R2、R3的阻值,使冰箱的最低温度和最高温度达到所需要求。一般电冰箱内的最高温度与最低温度差值应控制在6-10℃之间,每小时的开停比不超过8,每次停机的时间应调整在不小于5分钟。
该电路调试好后,可装入塑料机壳中,插座CZ也可另外安装。,电冰箱温控器代用装置
当电冰箱的温控器损坏,一时难以配置新温控器时,可以采用本文介绍的电子温控器作应急代用。
工作原理

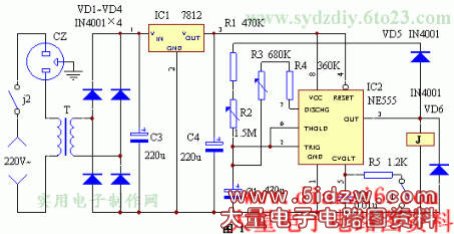

该装置的电路工作原理见图1(点此下载原理图)。它采用了一块时基集成电路NE555作循环定时控制器。当电源接通时,由于IC1的②、⑥脚为低电平,则IC1触发置位,其③脚变为高电平,此时继电器J励磁吸合,它的常闭触点j1断开,R5不起作用。与此同时,常开触点j2闭合,电冰箱得电开始工作制冷。此时由于IC1的③脚处于高电平状态,二极管VD6导通,电流经过电阻R1、R2向C1充电,随着时间的推移,C1两端的电压升至2/3电源电压时,IC1自动复位,其③脚变为低电平,对应的继电器J也失电释放,电冰箱停止工作。停止工作后,由于IC1的③脚为低电平,此时j1接通了R5,由于R5的接入,使得IC1的阈值电压不是1/3电源电压,而是IC1⑤脚电压的1/2。此时C1经R3、R4和IC1内部放电管放电,一直放到C1上的电压降至1V左右时,IC1又重新翻转置位,即IC1的③脚又转为高电平。所以,由于R5的接入能使较小的R3、R4阻值获得较长的延时,同时也可减小第一次和以后各次的充电时间差。按照该原理图的取值,适当调节R2、R3,可以使电冰箱的开机和关机时间各自控制在5-15分钟左右变化,为了延长电冰箱的关机时间,还可适当降低R5的阻值。
元器件选择与制作
元器件清单见下表。
编 号 | 名 称 | 型 号 | 数 量 |
R1 | 电阻 | 470K | 1 |
R2 | 微调电阻 | 1.5M | 1 |
R3 | 微调电阻 | 680K | 1 |
R4 | 电阻 | 360K | 1 |
R5 | 电阻 | 1.2K | 1 |
C1 | 电解电容 | 470u/16V | 1 |
C2 | 涤纶电容 | 0.04u | 1 |
C3、C4 | 电解电容 | 220u/25V | 2 |
VD1-VD6 | 整流二极管 | IN4001 | 6 |
IC1 | 三端稳压IC | LM7812 | 1 |
IC2 | 时基电路IC | NE555 | 1 |
J | 继电器 | 15A 12V 如:JCZ-22F | 1 |
T | 电源变压器 | 功率≥5W | 1 |
在使用时要根据不同季节的变化,适当地调节R2、R3的阻值,使冰箱的最低温度和最高温度达到所需要求。一般电冰箱内的最高温度与最低温度差值应控制在6-10℃之间,每小时的开停比不超过8,每次停机的时间应调整在不小于5分钟。
该电路调试好后,可装入塑料机壳中,插座CZ也可另外安装。,电冰箱温控器代用装置
