集成555定时器

　　常用的555定时器有双极型和CM0S两种类型，其型号分别有NE555（或5G555）和C7555等多种，它们的结 构及工作原理基本相同。还有的是在同一个基片上集成2个555如556，558是在同一个基片上集成4个555。

　　1．555定时器的结构

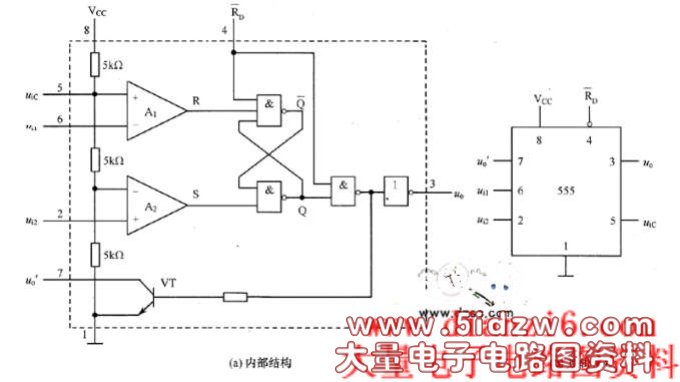

　　555定时器内部结构如图1（a）所示。它由分压器、两个电压比较器、基本RS触发器、晶体管及缓冲器 组成。555定时器逻辑符号如图1（b）所示。

　　1脚是接地端GND，2脚是低电平触发端（也称触发端），3脚是输出端OUT，4脚是复位端ft，，5脚是电 压控制端，6脚是高电平触发端（也称阈值端），7脚是放电端，8脚是电源端VCC。

　　2．集成555定时器的功能

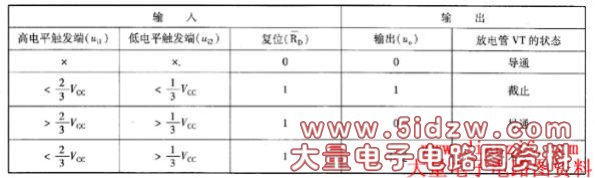

　　555定时器功能表见表1，其中4脚RD，为复位端，当RD为低电平时，不管其他输人端的状态如何，输出 Uo为低电平。只有当RD为高电平时，输出的状态将由2脚低电平触发端和6脚高电平触发端电压的大小来决 定，因此，在正常工作时，应将4脚接高电平。

　　当uil＜(2/3)Vcc,u2＜(1/3)Vcc时，放电晶体管VT截止，输出端仍。为高电平。

图1 555定时器内部结构及逻辑符号

　　当uil＞(2/3)Vcc,ui2＞(1/3)Vcc时，放电晶体管VT导通，输出端uo为低电平。

　　当uil＜(2/3)Vcc,ui2＞(1/3)Vcc时，电路亦保持原状态不变。如果在电压控制端（5脚）施加一个外加 电压（其值在0～Vcc之间），比较器的参考电压将发生变化，电路相应的阈值、触发电平也将随之变化， 进而影响电路的工作状态。

　表1  555 定时器功能表
