语音识别芯片很多，下面以756410为例介绍语音识别集成电路。
TSC410语音识别芯片能识别40个字段，并产生40个不同的控制信号（以二进制的形式出现），可以满是 大部分语音控制的需要。此芯片广泛应用于声音的自动控制、多媒体技术应用和电脑的语音指令输人等方 面c
1．756410语音识别芯片的特点
756410语音识别芯片内部由CPU、A/D转换、ROM、语音放大电路、压缩电路、滤波电路、振荡器和接口界 面等部分组成。TSC410语音识别芯片的特点是：采用单片结构，外围元件少，识别容量大，保密性强，响 应时间短，操作方式多样和分段方式灵活等。
2．756410的引脚及其功能
756410语音识别芯片有两种封装形式，一种是双列直插式封装（DIP），另一种是贴片式封装（QFP）。 虽然封装形式不同，但引脚排列顺序相同。表1所示为TSC410的引脚及其功能。

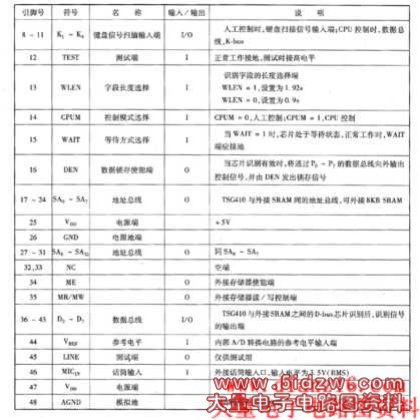

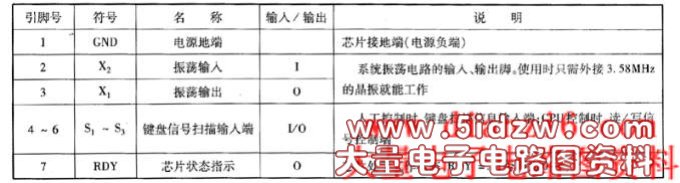

表1 TSG410的引脚及其功能
3．756410的应用电路
756410一般由两种操作方式，即人工控制方式和CPU控制方式。CPU控制方式需要接单片机及其扩展电路 ，限于篇幅在此不予介绍，请参阅其他书目。下面以人工控制方式为例介绍756410的应用电路及其工作原 理，如图1所示为756410人工控制的电路原理图。
语音识别电路的工作过程通常分为两步：①建立样本；②识别样本。所谓建立样本是指将特定的语音输 人的过程。如可以对着话筒输人“请进”等语音，语音芯片接收“请进”这个语音后，先对其进行放大、 整形，再对其进行带通滤波，滤除不必要的高频和低频成分，经压缩后，再送入A/D转换器，将其变成数 字信号。这样做可以保证在有足够鉴别精度的前提下，减少CPU对数据的处理量，以节约RAM的空间和提高 芯片对语音识别的速度。经过以上过程，在CPU的控制下，将所输人的语音信号以数字信号的形式存人了 语音样本区，即完成了第一步建立样

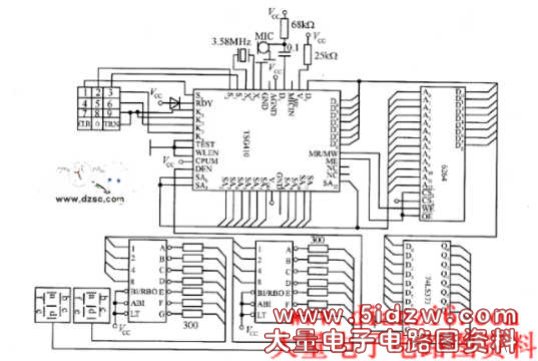

图1 756410人工控制的电路原理图
本。输人语音时需注意，人在讲话时，不能离话筒太近，也不能离话筒太远，说话时音量不能太大，也不 能太小，以免引起失真，而不利于建立样本。当样本建立后，如果有语音再输入话筒，芯片就开始识别样 本。如再说“请进”，芯片便将这个语音进行处理（放大、整形、滤波、压缩、A/D转换），转换成数字 信号后，将它与所建立的样本逐个进行比较，当找到这个语音信号与某个样本信号相同时，芯片便输出该 区的区号，即可以从芯片的数据总线上得到一个数据，对这个数据进行相应的处理后，便可以驱动相应的 执行机构动作，如这时门就自动开了，请客人进人房间内。当将所输人的语音信号与所建立的样本逐个进 行比较，比较后找不到与这个语音信号相同的样本信号时，芯片就发出识别失败的信号。这就是第二步识 别样本。
在图1中，键盘的作用是建立字段号，共有12个键，其中，0～9是数字键，TRN是语音样本建立键，CLR是 语音样本消除键。LED数码显示的作用是显示每次建立样本时语音所存人的区号和每次识别后输出识别的 结果。6264是8KB的SRAM，用于存储数据和参数。74LS373是数据锁存器。
