下面介绍由LM4610N构成的高品质音调均衡集成电路。LM4610N是用直流电压控制音调、音量和声道平衡 的立体声集成电路，具有3D音场处理功能和等响度补偿功能。LM4610N广泛应用于家庭影院和组合音响等 的均衡电路中。
1．LM4610N的特，点和性能
LM4610N的主要特点是：集成度很高，外围元件少，功能完善，音质流畅，高频清晰，解析力佳，控制平 滑，具有很好的立体感、环绕感和三维空间感等。LM4610N具有：3D声场处理功能和响度；信噪比高，可 达80dB；失真度小，为0.03％；频带宽，可达250kHz；音量调节范围大，为±15dB；电压范围较宽，为9 ～16V；输人阻抗高，为30kΩ；输出阻抗低，为20Ω等优点。
2．LM4610N的引脚及其功能
LM4610N采用24脚双列直插式封装，其引脚及功能如下：2脚和23脚，信号输人端；3脚和22脚，3D声场处 理控制端（两脚通过电容相连，起3D声场处理作用）；4脚和21脚，接高音提升电容（0.01μF）；6脚， 高音控制输人端；8脚和17脚，接低音提升电容（0.39～O.47μF），改变高、低音的电容可改变高、低音 的音调反应；10脚和15脚，信号输入端；11脚，平衡控制输入端；12脚和24脚，电源地；13脚，正电源端 ；14脚，音量控制输入端；16脚，低音控制输人端。
3．LM4610N的应用电路
如图1所示为LM4610N的应用电路。此电路具有响度调节、低音调节、高音调节、音量调节、左右声道平 衡调节等。

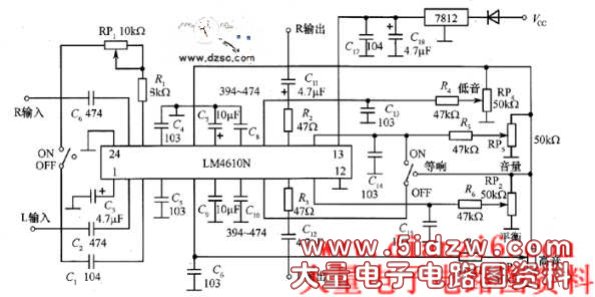

图1 LM46l0N的应用电路
因为此电路用于家庭影院或高档组合音响中，所以各方面的要求比较严格，如电源电路不用变压器和整 流，而采用集成稳压器，直流＋13～＋24V电源；电路板采用镀银工艺；无极性电容采用日本乐声CBB金属 化无感电容；耦合电容用日本钽电容；其他元件均采用低噪声的。
