电流连续时反激式转换器的工作原理和基本关系

标签：集成电路设计,半导体集成电路,http://www.5idzw.com 电流连续时反激式转换器的工作原理和基本关系,http://www.5idzw.com

　　1 工作原理｜

　　1)开关模式1(0～Tcn，见图23(a))

　　在T＝0瞬间，开关管V导通，电源电压Ui，加在变压器初级绕组W₁上，此时，在次级绕组W₂中的感应电压为，其极性“*”端为正，使 二极管D₁（截止，负载电流由滤波电容Cf提供。此时，变压器的次级绕组开路，只有初级绕组工作，相当于一个电感，其电感量为L₁，因此初级 电流iP从最小值IPmin开始线性增加，其增加率为：

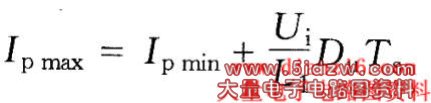

在t＝Tcn时，电流iP达到最大值IPmax。

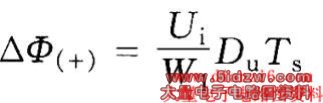

      在此过程中，变压器的铁心被磁化，其磁通Φ也线性增加。磁通Φ的增加量为：

      在t＝T_on，时，开关管V关断，初级绕组开路，次级绕组的感应电动势反向，其极性“x”端为负，使二极管D（导通储存在变压器磁场中的能量通过二极管砀释放，一方面给电容Cf充电；另一方面也向负载供电。此时只有变压器的次级绕组工作，相当于一个电感，其电感量为L₂。次级绕组上的电压为uW₂=U。，次级电流is从最大值ISmax线性下降，其下降速度为：

      2，基本关系

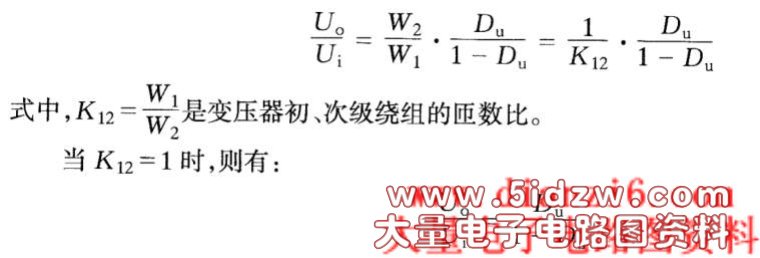

 在稳态工作时，开关管导通铁心磁通的增加量△Φ（＋）必然等于开关管V关断时的减少量△Φ（+），即△Φ（＋）＝△Φ（+），则由式（3－193）和式（3－196）可得

    在电源电压U_i一定时，开关管V的电压和占空比D_u有关，故必须限制最大占空比Dumax的值。
    二极管D₁承受的电压等于输出电压U。与输人电压Ui折算到次级的电压之和，即

     负载电流I。就是流过二极管D₁的电流平均值，由图3-22（b）所示的波形图可得

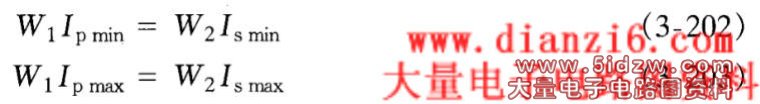

    根据变压器的工作原理，下面的两个表达式成立：

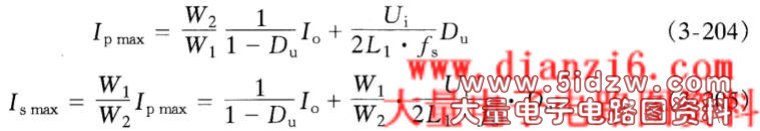

     由式（3-193）和式（3-202）式~（3-204）可得

      I_{P max}和I_{s max}分别是流过开关管V和二极管D₁的最大电流值。

　　
