收音机有许多种分类方式，按组成元件，一般分为分立元件收音机和集成电路收音机。在此主要介绍集 成电路收音机。按调制方式，一般分为调幅（AM）广播收音机、调频（FM）广播收音机、调频立体声广播 收音机、调幅/调频（AM/FM）广播收音机。收音机的主要性能指标有：灵敏度、选择性、频率范围、谐波 失真、不失真功率、中频抑制、镜像抑制、自动增益控制、整机频率特性和平均声压等。
无线电广播所传递的信息是语言和音乐。语言和音乐的频率很低，话筒把声音转换成低频电信号后，不 能直接用电磁波的形式辐射到空间中去，必须用高频信号载着低频信号发射和传播。所以发射台必须对音 频信号进行调制，收音机必须对所接收的信号进行相应的解调。调制的方式有很多，最常用的调制方式是 调幅和调频。调幅是由一个低频信号对高频载波的幅度进行调制，这种方式形成的无线电波，其频率是固 定的，而载波幅度随着低频信号随时改变。调频是由一个低频信号对一个高频载波的频率进行调制，这种 方式形成的无线电波，其载波幅度保持不变，而载波的频率随低频信号而随时改变。
世界上大多数国家都采用超外差式收音机，我国也采用超外差式收音机，我国标准规定调幅收音机的中 频为465kHz，调频收音机的中频为10.7MHz。
1．调幅收音机电路的方框图

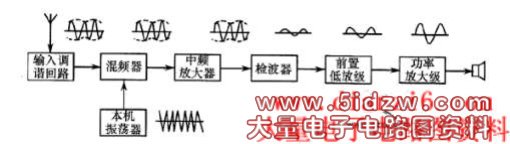

如图1所示为超外差调幅收音机电路的方框图。
调幅收音机的组成部分及其作用如下：
①天线：用来接收无线电广播信号；
②输人调谐回路：用于选台、匹配，并放大所接收的高频信号；
③本机振荡器：简称本振，用于产生等幅的高频振荡信号；
图1 超外差调幅收音机电路方框图
④混频器：本振信号和从天线接收的高频信号（或无线电广播信号）在混频器中混合，取出其差频即调 幅中频信号465kHz；
⑤中频放大器：简称中放，用于对中频信号进行放大；
⑥检波器：用于将音频信号从调幅信号中取出；
⑦低放级：用于对音频信号进行放大，以驱动功率放大级；
⑧功率放大级：用于对音频信号进行功率放大，以驱动扬声器发音；
⑨扬声器：用于将音频电信号转变成声信号辐射到空间。
2．单声道调频收音机电路的方框图
如图2所示为单声道调频收音机电路的方框图。
图2 单声道调频收音机电路方框图
调频收音机和调幅收音机的组成方框图许多部分是相同的，不同的是调制方式不一样，调频的中频是 10.7MHz，因采用的是调频，所以中放后面要加限幅器和鉴频器。限幅器的作用是去除干扰信号或调频波 中的尖脉冲。鉴频器的作用是将音频信号从调频信号中取出。图2中变频级与图81中混频器的区别是用一 部分电路同时完成混频和本振两个功能。
3．调频立体声收音机电路的方框图

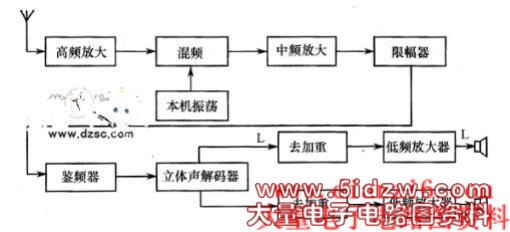

如图3所示为调频立体声收音机电路的方框图。
图3 调频立体声收音机电路的方框图
调频立体声收音机电路和单声道调频收音机电路的区别是一个是两个声道的（左声道L和右声道R），一个是单声道的，其中R，L声道对信号的处理是一样的。因发射调频立体声节目时，要对R，L信号进行编码处理，所以在接收机中，要对R，L信号进行相应的解码处理。
