集成运放的表示符号及引出端

　　（1）集成运放的表示符号

　　如图1所示为集成运放的表示符号，集成运放通常采用图1所示的电路符号和相应的引出端来表示。

　　（2）集成运放的引出端

　　集成运放共有5类引出端。

　　输人端：即信号输入端，它有两个，通常用“＋”表示同相端，用“－”表示反相端。

　　输出端：即放大信号的输出端，只有一个，通常为对地输出电压。

　　电源端：集成运放为有源器件，工作时必须外接电源。一般有两个电源端，对双电源的运放，其中一个为正电源端，另一个为负电源端；对单电源的运放，一端接正电源，另一端接地。

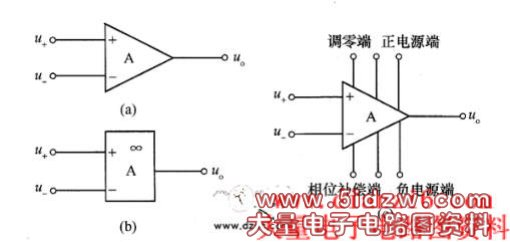

　　图1 集成运放的表示符号

　　调零端：一般有两个引出端。将其接到电位器的两个外端，而电位器的中心调节端接正电源或负电源端。有些集成运放不设调零端，欲调零时需外设调零电路。

　　相位补偿（或校正）端：其引出端数目因型号而各异，一般为两个引出端，多者3～4个。有些型号的集成运放采用内部相位补偿的方法，所以不设外部相位补偿端。

　　（3）说明

　　集成运放的输入端、输出端、电源端在电路符号上标示的位置比较固定，如图1所示，而调零端、相位补偿端则不同，可在两斜边的任意位置标出。

　　为简化电路图，画原理图时，经常只标出两个输入端和一个输出端，而将电源端、调零端、相位补偿端略去。必要时可标出所需说明的引出端，如调零端等。

　　在用于施工的集成运放电路图中，必须将全部 引出端和所连元件、连接方式完整地表示出来，并在相应的引出端标出器件引脚的编号，在其电路符号内标出集成运放的型号和编号。外接的元件也应标出其参数值（或型号）和编号。如图2所示为BG305用作反相放大器时的实际接线电路图。

电路图 src="/adianzi/UploadPic/2010-11/2010112005149224.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

　　图2 BG305用作反相放大器时的实际接线电路图
