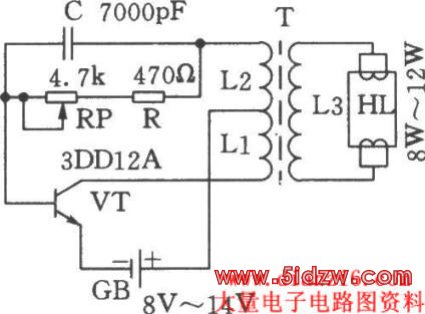

如图所示为高频产生点灯器电路。它是以8V～14V的蓄电池作为能源，经振荡升压后再点亮6W～12W的荧光灯。晶体三极管VT可采用3DD12A、D3D4D、3DD5C、3DDl5A等低频大功率三极管，组装时应为其安装70mm×40mm×2mm的铝板制散热器；电位器RP最好使用小型线绕式的；高频脉冲变压器T可用直径为22mm的铁氧体磁罐自制；线圈L1用直径为lmm的高强度漆包线在骨架上平绕9匝；回授线圈L2用直径为0．3mm的高强度漆包线在L1外面平绕8匝；线圈L3用直径为0．2mm高强度漆包线平绕900匝。
，高频产生点灯器
如图所示为高频产生点灯器电路。它是以8V～14V的蓄电池作为能源，经振荡升压后再点亮6W～12W的荧光灯。晶体三极管VT可采用3DD12A、D3D4D、3DD5C、3DDl5A等低频大功率三极管，组装时应为其安装70mm×40mm×2mm的铝板制散热器；电位器RP最好使用小型线绕式的；高频脉冲变压器T可用直径为22mm的铁氧体磁罐自制；线圈L1用直径为lmm的高强度漆包线在骨架上平绕9匝；回授线圈L2用直径为0．3mm的高强度漆包线在L1外面平绕8匝；线圈L3用直径为0．2mm高强度漆包线平绕900匝。
，高频产生点灯器
