三角波和正弦波的产生电路图,http://www.5idzw.com

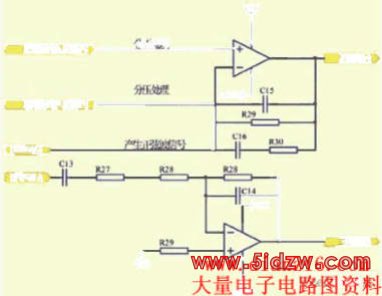

角波产生电路的输入信号是来自DSP的EPWM1A的引脚,该信号是PWM信号，它经过积分后，变为三角波，送入PWM产生电路。来自TMS320F28335的PWM信号EPWM2A经过二阶低通滤波后，产生正弦参考波信号，该信号与逆变输出的电压反馈信号反相。EPWM2A引脚所输出的PWM信号是跟踪市电输入的，该电路具有对输出的正弦波信号进行调控作用。如图所示是三角波和正弦波的产生电路。
，三角波和正弦波的产生电路图
角波产生电路的输入信号是来自DSP的EPWM1A的引脚,该信号是PWM信号，它经过积分后，变为三角波，送入PWM产生电路。来自TMS320F28335的PWM信号EPWM2A经过二阶低通滤波后，产生正弦参考波信号，该信号与逆变输出的电压反馈信号反相。EPWM2A引脚所输出的PWM信号是跟踪市电输入的，该电路具有对输出的正弦波信号进行调控作用。如图所示是三角波和正弦波的产生电路。
，三角波和正弦波的产生电路图
