450音频信号发生器电路图

09-21 03:59:52 | http://www.5idzw.com | 信号产生电路图 | 人气:117
标签:电路图讲解,电路图练习,http://www.5idzw.com 450音频信号发生器电路图,http://www.5idzw.com

音频信号发生器<a电路图 src="/adianzi/UploadPic/2010-11/20101121214316228.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>



  该振荡器是通讯机用户服务信号源。工作原理如图所示。它由VTl、VT2等相关元器件组成。VTl利用变压器T耦合产生振荡信号,VT2为共集电极电路起缓冲放大,射极输出。T变量器1—4绕组和C4电容组成选频网络。为防止T磁饱和,T由1—2抽头接至VTl的集电极,T的5—6是反馈线圈。检测:各管脚对地直流电位(参考值)如表所示。

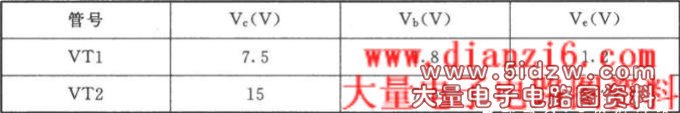

各管脚对地直流电位(参考值)



  ,450音频信号发生器电路图
