单片机试验板电路五

03-24 03:21:32 | http://www.5idzw.com | 单片机电路图 | 人气:389
标签:电路图讲解,电路图练习,http://www.5idzw.com 单片机试验板电路五,http://www.5idzw.com

版权说明:试验板的原创人是开发单片机相关产品的专业人士:覃业宇先生。PCB改进人:毕亚明。望此实验板能给大家学习单片机带来便利

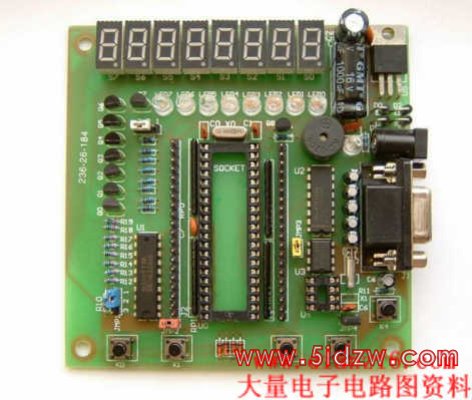

下面是它的一些组装之后的照片:

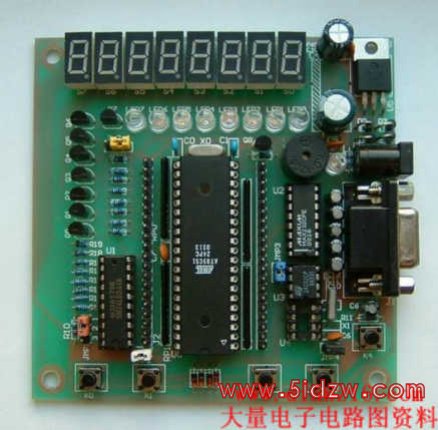

下面是插上51系列中的89C51芯片的照片,也可以是89C52的其它51系列的芯片




跳线JMP0的作用:用于数码管试验单元和流水灯试验单元的转换,短接子在12的位置时候流水灯单元有效,短接子在23位置的时候数码管单元有效。

跳线JMP1的作用:用于控制驱动芯片74LS244输出口的使能,短接子位于12位置为使能这是试验板的默认位置,短接子位于23位置时候74LS244的输出全部为低电平,不再受单片机输出的控制。

跳线JMP2的作用:默认位置是短接子短接,作用是使P0.0~P0.7输出连接8个10K上拉电阻,拔去它以后P0.0~P0.7  8个输出口将和上拉电阻断开联系。

跳线JMP3的作用:决定24C02和PCF8563是否和P1.6建立联系。拔下即断开联系。

跳线JMP4的作用:决定和键盘相连的4个快速开关管IN4148的N极是否和P3.3建立联系。拔下即断开联系。

上面这几个跳线的位置设置,分别适合做不同的试验。

熟练以后可以灵活的组合设置它们,以发挥试验板的最大能量。
