利用PC的RS232口控制LED灯

03-24 03:21:32 | http://www.5idzw.com | 单片机电路图 | 人气:964
标签:电路图讲解,电路图练习,http://www.5idzw.com 利用PC的RS232口控制LED灯,http://www.5idzw.com

相关元件PDF下载:


FS323   MAX232   GUB232


通过本实验学习PC机串口与AVR单片机串口之间相互通讯的基本硬件接口电路和软件编程方法,并且达到使用PC机来控制LED的简单应用。

PC机串口大家都不会陌生了吧!我们可以使用串口电缆直接连接两台PC机的串口,实现两台PC机的串口通讯。但是PC机和单片机的通讯却不能够用电缆直接进行连接,原因是PC机RS232串口的电平标准和单片机的TTL电平不一致,因此单片机和PC机之间的串口通讯必须要有一个RS232/TTL电平转换电路。通常这个电路都选择专用的RS232接口电平转换集成电路进行设计,如MAX232、HIN232等。本实验采用NIH232CP芯片来完成串口接口电路,NIH232和MAX232可以直接互换。

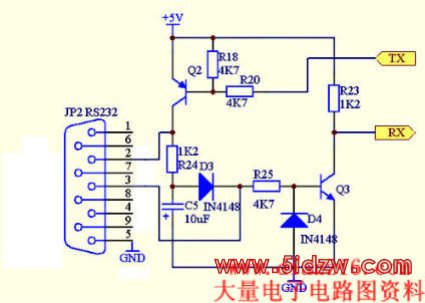

当然,我们也可以使用分立元件来搭建RS232电平转换电路以供我们实验使用,下图给出了一个常见电路,只要器件完好,电路焊接完毕后即可正常工作,经实际使用,效果良好。


AVR单片机串口程序的编写

Atmega8单片机的串口具支持多种数据帧结构、有三个完全独立的中断(接收完成、发送完成、发送数据寄存器空)等特点,同时也支持多机通讯模式。本实验就以Atmega8为例来介绍AVR单片机串口的编程。

单片机串口在使用前必须对其进行初始化。初始化内容如下:

1.串口接收器和发送器的使能设置:首先我们要根据需要,使能M8串口的接收器或者发射器,这样I/O口(PD1:TXD,PD2:RXD)才能为USART工作。

2.串口中断工作方式的设置:如果需要串口工作于中断方式,则要根据需要设置USART的中断设置,如果工作于查询方式,那么中断设置就没有必要了。本实验中串口设置为响应接收完成中断,即接收器接收到一个完整的数据帧后,将触发一次接收完成中断。

3.波特率设置:也就是设置串口的数据传输速率,两个串口之间要正常通讯就必须要保证波特率相同。本实验设置的波特率为9600,系统使用内置8MHZ时钟源,可以直接查表(《Atmega8原理及应用手册》129页)得到UBRR=51。

4.数据帧结构设置:本实验设置为8位数据位+1位停止位。

因此,本实验的串口初始化程序如下:

void UART_init(void)
{
UCSRB = BIT(RXCIE)| BIT(RXEN) |BIT(TXEN); //允许串口发送和接收,并响应接收完成中断
UBRR = 51; //设置串口波特率为9600
UCSRC = BIT(URSEL)|BIT(UCSZ1)|BIT(UCSZ0); //帧结构为8位数据+1位stop位
}

如果你对AVR单片机串口的设置还不是太熟悉的话,也可以使用ICC编译器中的应用向导直接生成串口的相关代码。操作方法如下:

1.在ICC中新建一个文件;

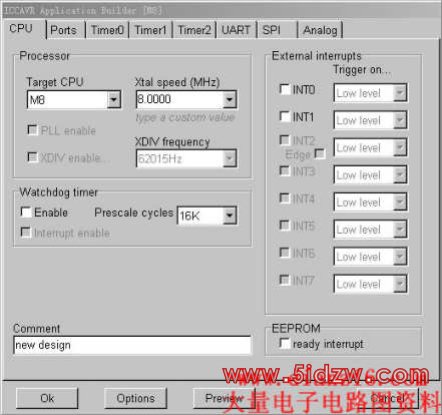

2.点击Tools菜单中的Application Builder子菜单,将弹出以下界面,然后根据需要选择CPU为M8,晶振频率为8MHZ。

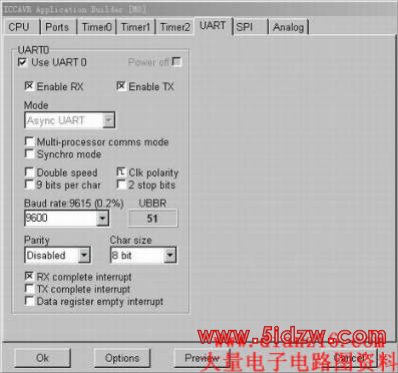

3.点击上面界面中的UART菜单,出现下面界面。然后按下图选项选择使能接收和发送、波特率9600、数据位8位、接收完成中断。


4.点击OK后,在刚才新建的文件中即生成了完整代码,其中串口初始化的代码如下:

//UART0 initialize
// desired baud rate: 9600
// actual: baud rate:9615 (0.2%)
// char size: 8 bit
// parity: Disabled
void uart0_init(void)
{
UCSRB = 0x00; //disable while setting baud rate
UCSRA = 0x00;
UCSRC = BIT(URSEL) | 0x06;
UBRRL = 0x33; //set baud rate lo
UBRRH = 0x00; //set baud rate hi
UCSRB = 0x98;
}

大家看看使用ICC自动生成的代码和我们自己编写的代码中UCSRC、UBRR、UCSRB是不是一样的呢?

通讯协议及命令(2004-10-29)

为了保证单片机和PC机的正常可靠的通讯,避免系统出现误动作,我们需要制订一个简单的通讯协议,同时还要定义能够让PC和单片机理解的命令。这里我们简单定义如下:

1.PC机发送的继电器控制指令采用4个字符组成的字符串格式“s”+S1S0+“p”,如“s00p”。

其中s和p字符用于数据的简单校验,也就是说当单片机收到的串口数据中如果第一位是“s”第四位是“p”,则单片机接收到的命令有效,否则指令无效。

S1是单片机地址识别,如果单片机接收到的S1字符等于自己的地址码,则单片机执行命令,否则无效。通过这个字符我们就可以通过一个PC机串口和多个单片机进行通讯,这种通讯方式的设置我们会在后面阐述。S0对应继电器编码,指定相应继电器的吸合或者释放,如果S0=“a”,则该板的所有继电器全部吸合,如果是“b”则全部释放。

2.单片机返回给PC机的指令也同样采用4个字符串格式S2S1S0+“t”,如“000t”。

其中“t”为校验码。S2为单片机地址码,S1、S0对应继电器编码。返回指令用于PC机判断单片机是否执行了发出的指令。S1S0的二进制数据中,每一位对应一个继电器的状态,如果为1表示继电器吸合,为0表示继电器释放。

3.通讯检测。当后台程序启动后,PC机先发送“s00t”命令,如果PC机在6秒以内能够收到单片机返回的继电器状态(该状态是读取控制继电器的I/O口的电平获得的),则PC机判断通讯正常,可以正常使用,否则PC机提示串口通讯不正常。

此后,PC机还会每隔5秒钟自动请求一次继电器状态,并且按键对继电器进行操作以后,控制板也会主动向PC机发送状态字。

4.软件升级指令。当需要升级单片机软件时,PC机发送该指令让单片机进入BOOT load程序区,准备更新软件版本。该指令格式为“su”+S0+“p”,S0为单片机地址码。

当单片机进入BOOT区后,向PC机发送S0+“upd”指令,S0为单片机地址码,通知PC机软件升级已经准备好。然后PC机关闭串口,提示您打开ISP下载软件进行升级。

5.单片机复位指令。当单片机在线升级完成以后,PC机可以通过发送复位指令让单片机复位重新进入应用程序区。

Atmega8的IAP应用我们将在后面进行阐述。

后台PC程序及使用介绍

后台程序使用VB6.0编写,其中利用VB的MSComm控件完成PC和单片机的通讯。界面如下:

4.点击OK后,在刚才新建的文件中即生成了完整代码,其中串口初始化的代码如下:

//UART0 initialize
// desired baud rate: 9600
// actual: baud rate:9615 (0.2%)
// char size: 8 bit
// parity: Disabled
void uart0_init(void)
{
UCSRB = 0x00; //disable while setting baud rate
UCSRA = 0x00;
UCSRC = BIT(URSEL) | 0x06;
UBRRL = 0x33; //set baud rate lo
UBRRH = 0x00; //set baud rate hi
UCSRB = 0x98;
}

大家看看使用ICC自动生成的代码和我们自己编写的代码中UCSRC、UBRR、UCSRB是不是一样的呢?

通讯协议及命令(2004-10-29)

为了保证单片机和PC机的正常可靠的通讯,避免系统出现误动作,我们需要制订一个简单的通讯协议,同时还要定义能够让PC和单片机理解的命令。这里我们简单定义如下:

1.PC机发送的继电器控制指令采用4个字符组成的字符串格式“s”+S1S0+“p”,如“s00p”。

其中s和p字符用于数据的简单校验,也就是说当单片机收到的串口数据中如果第一位是“s”第四位是“p”,则单片机接收到的命令有效,否则指令无效。

S1是单片机地址识别,如果单片机接收到的S1字符等于自己的地址码,则单片机执行命令,否则无效。通过这个字符我们就可以通过一个PC机串口和多个单片机进行通讯,这种通讯方式的设置我们会在后面阐述。S0对应继电器编码,指定相应继电器的吸合或者释放,如果S0=“a”,则该板的所有继电器全部吸合,如果是“b”则全部释放。

2.单片机返回给PC机的指令也同样采用4个字符串格式S2S1S0+“t”,如“000t”。

其中“t”为校验码。S2为单片机地址码,S1、S0对应继电器编码。返回指令用于PC机判断单片机是否执行了发出的指令。S1S0的二进制数据中,每一位对应一个继电器的状态,如果为1表示继电器吸合,为0表示继电器释放。

3.通讯检测。当后台程序启动后,PC机先发送“s00t”命令,如果PC机在6秒以内能够收到单片机返回的继电器状态(该状态是读取控制继电器的I/O口的电平获得的),则PC机判断通讯正常,可以正常使用,否则PC机提示串口通讯不正常。

此后,PC机还会每隔5秒钟自动请求一次继电器状态,并且按键对继电器进行操作以后,控制板也会主动向PC机发送状态字。

4.软件升级指令。当需要升级单片机软件时,PC机发送该指令让单片机进入BOOT load程序区,准备更新软件版本。该指令格式为“su”+S0+“p”,S0为单片机地址码。

当单片机进入BOOT区后,向PC机发送S0+“upd”指令,S0为单片机地址码,通知PC机软件升级已经准备好。然后PC机关闭串口,提示您打开ISP下载软件进行升级。

5.单片机复位指令。当单片机在线升级完成以后,PC机可以通过发送复位指令让单片机复位重新进入应用程序区。

Atmega8的IAP应用我们将在后面进行阐述。

后台PC程序及使用介绍

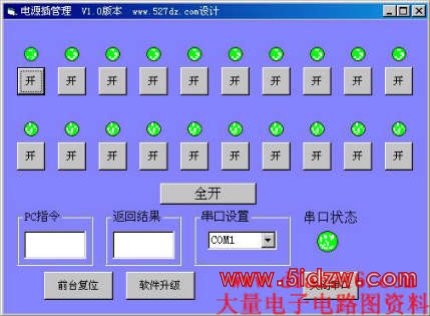

后台程序使用VB6.0编写,其中利用VB的MSComm控件完成PC和单片机的通讯。界面如下:



界面中的每一个小按钮控制实验板上的每一个LED和继电器。如果串口通讯正常的话,按一下,实验板上对应的LED将点亮继电器吸合,再按一下,LED又被关闭继电器释放。而全开按则控制实验板上所有的LED和继电器开或者关。

下面的PC指令框是显示PC机发出的每一个控制指令,而返回结果框将显示实验板返回的执行结果。

最下面的软件升级按钮是执行实验板的在线升级控制。如果需要对单片机进行软件升级,我们这里就没有必要再使用ISP下载程序了。点击软件升级,单片机获得升级指令后将会返回升级准备好的命令,程序就会自动关闭串口,然后提示你使用SL的下载软件下载程序。

当软件升级完毕后,CPU是不会自动进入应用程序区的,这是你可以复位单片机或者点击前台复位按键让CUP自动复位进入应用程序区。

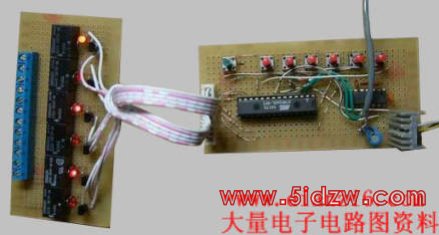

实际应用

在本实验的实际应用中,增加了继电器控制电路和键盘电路。既可以通过PC机来控制也可以用过按键来控制电器的开关

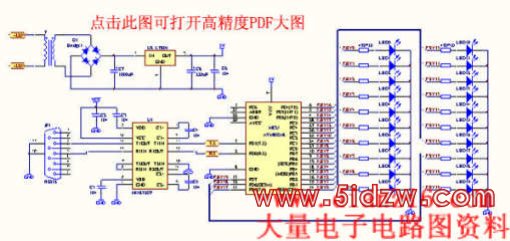

线路:
gdfgdff.pdf

应用程序:
fsfe.rar

boot程序:
dsadas.rar

NIH232CP资料下载

MAX232CPE资料下载
