由LM4732构成的反相功率放大电路

相关元件PDF下载：

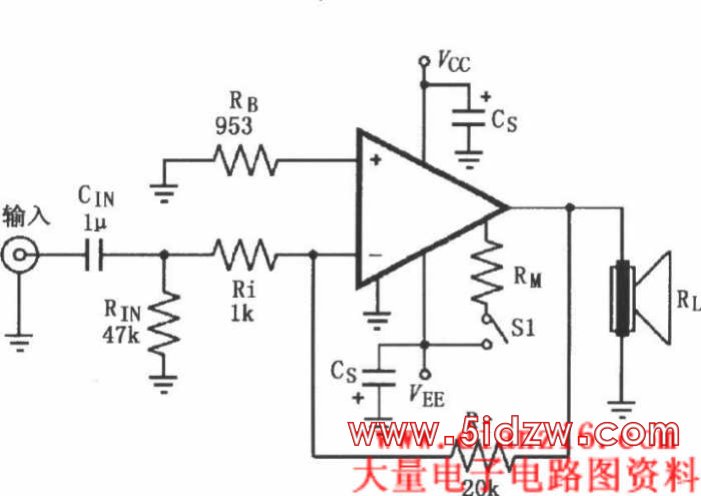

如图所示为由LM4732构成的反相功率放大电路。音频信号输入后，经过CIN、Ri耦合加到放大器的反相输入端，而放大器的同相输入端则接地，由此构成反相功率放大电路。开关S1用于设置静噪模式，当S1断开时为静噪模式，音频信号被禁止；当S1闭合时(接-VEE)为正常工作模式，正常放大音频信号。反相功率放大电路的特点是：有较好的总谐波失真和噪声特性(THD+N)；可取消输出端耦合电容，节省电路成本和空间；增益Av=-Rf／Ri，该电路增益为20。
