无线接收耳机电路图

　　TDA2822－B－B型无线耳机是学生收听电化教学语音的工具，故障率较高。由于厂家提供的相关资料不齐，笔者根据实物绘出了电路图，现介绍如下，供维修参考。

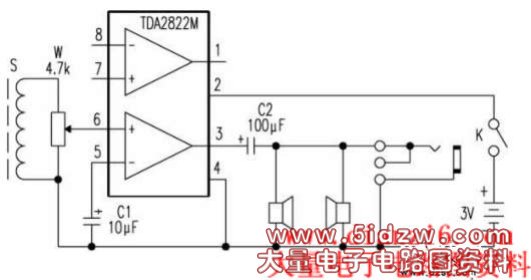

　　电路见上图所示。其中TDA2822M是双声道音频放大集成电路(电路中只用了一个声道)。磁性线圈S接收语音室发射的音频信号，经音量电位器W中心抽头送到集成块6脚，经内部放大后由3脚输出，再经过耦合电容器C2加到两个并联的左右耳机上使耳机发音。

　　这种无线耳机的磁性线圈是用海绵卷绕后，再用粘接剂粘在耳机壳体上的，线圈的线径很细，经震动、碰撞、跌落后极易断线，造成耳机内有电流声但无信号。这是一种常见故障，所以使用无线耳机要妥善保护。此外，当用无线耳机聆听电视机、录音机的音频信号时，应先将音源的音量关至最小，然后再将无线耳机与音源连接。连接后再调音源的音量电位器使声音适中，否则，过大的音源信号有可能使无线耳机损坏。同时还应将无线耳机的开关关闭，因为这时其放大电路未起作用，开关不关闭会空耗电池。
