一款廉价的胆功放电路图

　　原用于电子管电视机行输出级的丙类高频放大管６Ｐ１３Ｐ，因其在大功率运用时线性较差，所以很少用它作胆功放，因此市面上的６Ｐ１３Ｐ极其廉价。其实，将６Ｐ１３Ｐ运用在阳极低电压、大电流、小功率情况下，线性还是不错的（输出５．６Ｗ功率失真度不大干３％）。

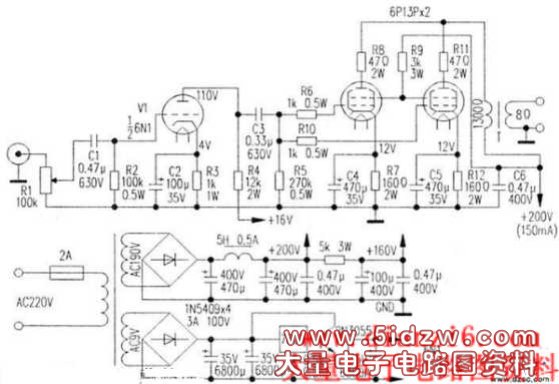

　　如图所示，廉价的中μ电压放大管６Ｎ１（１／２）做单级自给偏压电压放大，增益Ｋ＝２０，输入０．６Ｖ有效电压时，输出１２Ｖ信号电压使后级达到额定输出功率１１Ｗ，完全能满足与现今各种音源的接驳。功放后级用两只６Ｐ１３Ｐ并联作单端甲类功率输出，负载阻抗１３００Ω。由于整机失真并不很大，所以就省去了负反馈环路，以展宽音场。为节约成本，用初级２２０Ｖ、次级１６Ｖ功率１００ＶＡ的优质电源变压器代替昂贵的输出变压器。因为本胆机输出阻抗的匹配对输出变压器变比的要求较低，而变比越低，变压器对音质的负面的影响就越小。把Ｅ１型硅钢片由交叉对插改为“顺”插，并垫入０．５ｍｍ厚纸片，该代用输出变压器完全可满足宽频响的要求。

　　整机焊装中，６Ｐ１３Ｐ灯丝为６．３Ｖ交流供电，６Ｎ１灯丝为直流供电，稳压块７８０６如加散热片，就可省去扩流管２Ｎ３０５５以简化电路。

　　整机焊装完成后，加电检测各点电压，若一切正常，胆机即可投入使用。
