MC1458构成的精密复合缓冲器电路图

02-26 03:12:59 | http://www.5idzw.com | 音频电路图 | 人气:729
标签:音频电路,电路图讲解,电路图练习,http://www.5idzw.com MC1458构成的精密复合缓冲器电路图,http://www.5idzw.com

MC1458构成的精密复合缓冲器<a电路图 src="/adianzi/UploadPic/2010-11/20101121123826307.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

  如图所示为精密复合缓冲器电路。电路中的前级由精密运放LM11组成电压跟随器,后级的并联部分采用通用双运放MC1458(或MC1558双运放)。输入信号通过10kΩ的R1加到前级的同相输入端(引脚3),其引脚8外接330pF的补偿电容C1,以实现过补偿,其目的是提高输出并联缓冲级的带宽和压摆率,有时在前级的输出端(引脚6)和反相输入端(引脚2)之间外接100pF的电容C2,用以提高电路的稳定性。前级的输出端和反相输入端之间外接两个二极管D1和D2(型号为1N914),其作用是对LM11过驱动时进行钳位,用以减小阻塞倾向,并可使恢复时间减到最小。适合于作为输入级的其他运放可选用的能够过补偿的器件如运放308、312等。

  图中,后级A1、A2选用双运放MC1458(或MC1558、RC1458、RM1558等),组成并联缓冲级,其电路形式均为电压跟随器,其输出端(引脚l或7)与反相输入端(引脚2或6)直接用导线相连(对于8脚运放而言)。后级的A1和A2的输出端均外接47Ω的电阻(R3或R4),其作用是将其输出电压变换为相应的负载电流。在电路的总输出端与前级LM11的反相输入端之间外接10kΩ的电阻R2,该电阻引入深度电压串联负反馈,使运放工作于线性状态。

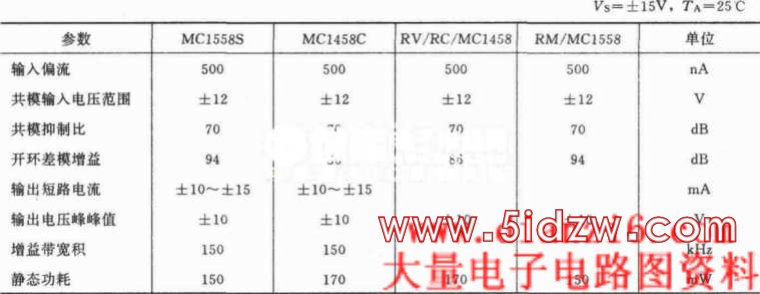

  双运放1458(1558)的主要参数(典型值):

双运放1458(1558)的主要参数(典型值)
