方波变三角波电路图 方波转三角波电路图

11-21 12:09:20 | http://www.5idzw.com | 光电电路图 | 人气:548
标签:光电电路,电路图讲解,http://www.5idzw.com 方波变三角波电路图 方波转三角波电路图,http://www.5idzw.com

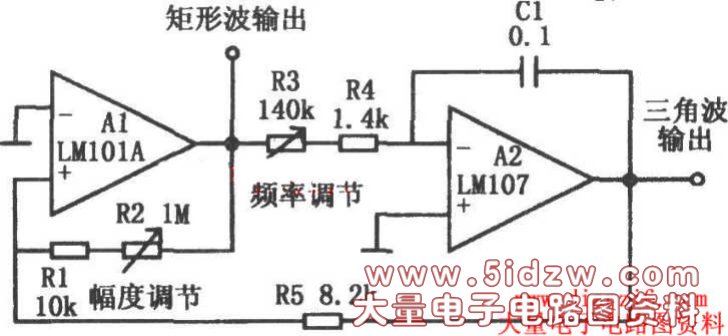

  方波变三角波电路图 方波转三角波电路图如图所示为具有三角波和矩形波输出的振荡电路。该电路由密勒积分器A2和斯密特触发器A1构成,可以产生三角波和矩形波输出。振荡频率由密勒积分器的时间常数(R3+R4)·C1和触发器的滞后电压Vcc(R1+R2)/(R1+R2+R3)确定,其中Vcc为电源电压。调节电阻R3可以改变振荡频率,而调节电阻R2既可以改变三角波的输出幅度,也可以改变振荡频率。A2输出三角波,A1输出矩形波,它们之间相位差为90度。



  ,方波变三角波电路图 方波转三角波电路图
