本例介绍的停电应急灯，能在停电之后自动点亮一段时间，适合农村或经常停电的地区作为应急照明之用。
电路工作原理

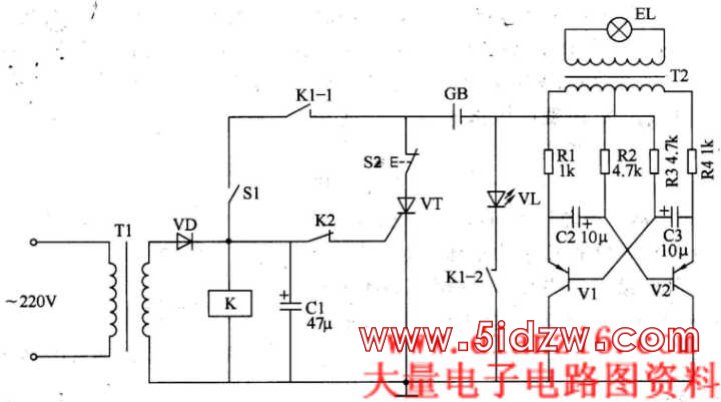

该停电应急灯电路由电源电路、充电电路、触发开关电路和多谐振荡器电路组成，如图3-200所示。
电源电路由电源变压器Tl、整流二极管VD和充电电容器Cl组成。
充电电路由继电器K的常开触头Kl-I、Kl-2、发光二极管VL、控制开关Sl和蓄电池GB组成。
触发开关电路由电容器Cl、晶闸管VT、K的常闭触头K2、复位按钮S2组成。
多谐振荡器由晶体管Vl、V2、电阻器Rl-R4、电容器C2、C3和变压器蛇组成。
在市电正常时，交流220V电压经Tl降压及VD整流后使K吸合，K的常开触头Kl-1、Kl-2接通，常闭触头K2断开，VT处于截止状态，多谐振荡器不工作，小灯泡"EL不亮，VD整流后的电压对Cl充电。此时若将Sl接通，则VL点亮，GB开始充电。GB充满电后，应将S1断开。
停电时，K释放，其常开触头Kl-l、Kl-2断开，常闭触买K2接通，Cl上存储的电荷通过K2触头对VT的门极放电，使VT受触发而导通，多谐振荡器通电工作，在m的二次绕组两端产生l2V交流电压，将ELA亮。按下S2时，VT失去阳极电压而截止，多谐振荡器停止工作，EL熄灭。
元器件选择
Rl-R4均选用1/4W金属膜电阻器。
Cl-C3均选用耐压值为16V的铝电解电容器。
VD选用1N4007或2CZllA硅整流二极管。
VL选用φ5mm普通发光二极管。
Vl和V2均选用C8550或3CG8550型硅PNP晶体管。
VT选用MCRlO0-6或3CTl03等型号的晶闸管。
K选用6V直流继电器。
Tl选用3W、二次电压为7·5V的电源变压器;T2用CEl14型铁心自制，一次绕组用φO.lmm漆包线绕120匝，在中心处抽头，二次绕组用φO.1mm的漆包线绕240匝。
51选用微型单极拨动式开关;52选用小型动断 (常闭)按钮。
GB选用6V小容量免维护蓄电池，也可使用4节1号充电电池。
EL选用l2V、O.2-0.5A的小灯泡。
