家用瓦斯报警器,http://www.5idzw.com
，家用瓦斯报警器
家庭使用液化气、煤气作燃料的越来越多，但是这些气体有害、易爆炸，隐患事故多，如气体泄漏时不能及时发现和处理，会给家庭及邻居带来灾难性危害。本文介绍的这种瓦斯报警器适用于天然气、煤气、液化石油气等泄漏报警。
工作原理

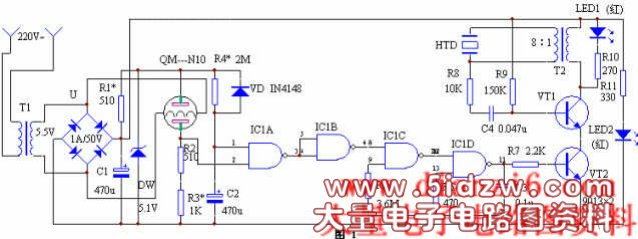

该装置电路工作原理见图1（点此下载原理图）。它是由电源电路、传感器电路、压控振荡器电路及报警电路等组成。220V市电经电源变压器T1降压至5.5V左右，不用整流、滤波直接作为气敏半导体传感器QM－N10的加热电压。控制电路的供电则是由U全桥整流、C1滤波后供给的。QM－N10气敏半导体传感器在洁净空气中的阻值大约有几十kΩ，接触到有害气体时，电导率增大，电阻值急剧下降，下降幅度与瓦斯浓度在0.5%以下成正比。由与非门IC1A、IC1B构成一个门控电路，IC1C、IC1D组成一个多谐振荡器。当QM－N10气敏传感器未敏感到有害气体时，由于电导率极小，IC1A②脚处于低电位，IC1A的①脚处于高电位，故IC1A的③脚为高电位，经IC1B反相后其④脚为低电位，多谐振荡器不起振，三极管VT2处于截止状态，故报警电路不发声。
一旦QM－N10敏感到有害气体时，其电导率增大，阻值急剧下降，在电阻R2、R3上的压降使IC1A的②脚处于高电位，此时IC1A的③脚变为低电平，经IC1B反相后变为高电平，多谐振荡器起振工作，三极管VT2周期地导通与截止，于是由VT1、T2、C4、HTD等构成的正反馈振荡器间歇工作，发出报警声。与此同时，发光二极管LED1闪烁。从而达到有害气体泄漏告警的目的。
元器件选择与制作
元器件清单见下表。
| 编 号 | 名 称 | 型 号 | 数 量 |
| R1、R2 | 电阻 | 510Ω （需调整） | 2 |
| R3 | 电阻 | 1K （需调整） | 1 |
| R4 | 电阻 | 2M （可调整延迟时间） | 1 |
| R5 | 电阻 | 3.6M | 1 |
| R6 | 电阻 | 470Ω | 1 |
| R7 | 电阻 | 2.2K | 1 |
| R8 | 电阻 | 10K | 1 |
| R9 | 电阻 | 150K | 1 |
| R10 | 电阻 | 270Ω | 1 |
| R11 | 电阻 | 330Ω | 1 |
| C1、C2 | 电解电容 | 470u/16V | 2 |
| C3 | 涤纶电容 | 0.1u | 1 |
| C4 | 涤纶电容 | 0.047u | 1 |
| U | 整流全桥 | 1A/50V | 1 |
| VD | 开关二极管 | IN4148 | 1 |
| DW | 稳压二极管 | 5.1V | 1 |
| LED1、LED2 | 发光二极管 | 红、绿各1个 | 2 |
| VT1、VT2 | 晶体三极管 | 9013 | 2 |
| IC1 | 与非门 | CD4011 | 1 |
| QM | 气敏传感器 | QM－N10 （性能见表后文字） | 1 |
| HTD | 压电轰鸣器 | 加助声腔 | 1 |
| T1 | 电源变压器 | 5.5V | 1 |
| T2 | 脉冲变压器 | 自制 | 1 |
