超短波物品遗留提醒报警器,http://www.5idzw.com
，超短波物品遗留提醒报警器
本文介绍的这种物品遗留提醒报警器体积小巧，外形尺寸为17×35×100mm，如同两只火柴盒，控制距离为1－5m（可以调至15m），报警声宏亮、功耗低、频率稳定、成本低、易制作，很适合随身携带，防止重要物品离开主人，亦可用作小孩走动监察，有兴趣者不妨一试。
工作原理
该装置是由发射机和接收机两部分组成的系统，工作于调频（FM）波段。发射机的电路工作原理见图1（点击下载原理图）。它是由三极管VT1、VT2及其外围元件构成的多谐振荡器，其工作频率约为1000Hz，其信号通过电容器C3取出去调制由VT3及其LC元件构成的调频振荡器，被调制的调频信号从C10输出，通过机内微型天线向空间辐射。其中C6的作用是加宽频带并能有效防止人体感应对频率的影响。

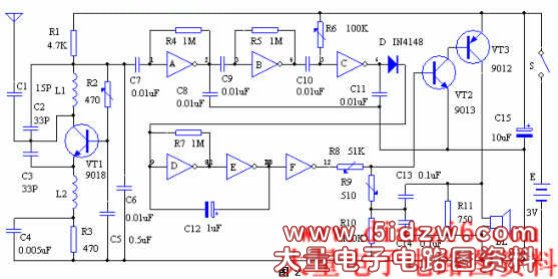

接收机的电路工作原理见图2（点击下载原理图）。由三极管VT1及其LC元件等组成超再生接收电路，用来接收发射机发出的调频信号。门电路A、B、C构成信号放大电路，将接收到的信号放大、比较、倒相去控制门电路D、E组成的1Hz振荡电路，再由门电路F倒相输出去控制由三极管VT2、VT3组成的互补音频振荡器。
当接收到发射机信号时，门电路C输出为正，二极管VD导通，门D、E组成的低频振荡器停振，门F输出为低电平，VT2、VT3互补振荡器停振，扬声器BL不发声。
一旦接收不到发射机的信号，即目标物或小孩离开主人1－15m，门电路C输出低电平，VD截止，门电路D、E构成的低频振荡器工作，门F倒相输出频率为1Hz的正脉冲控制互补振荡器电路发出急促的“嘟…嘟…”声提醒主人注意，直至目标物可小孩回到控制距离范围内，其报警声自动停止。
元器件选择与制作
元器件清单见下表。
发射机部分
| 编 号 | 名 称 | 型 号 | 数 量 |
| R1、4 | 电阻 | 20K | 2 |
| R2、3 | 电阻 | 100K | 2 |
| R5 | 微调电阻 | 91K | 1 |
| R6 | 微调电阻 | 100K | 1 |
| R7 | 电阻 | 51K | 1 |
| R8 | 电阻 | 470Ω | 1 |
| C1、2 | 瓷片电容 | 0.01u | 2 |
| C4 | 瓷片电容 | 0.005u | 1 |
| C5、6 | 瓷片电容 | 33P | 2 |
| C7 | 瓷片电容 | 0.1u | 1 |
| C8 | 瓷片电容 | 30P | 1 |
| C9 | 微调瓷介电容 | 10－3P | 1 |
| C10 | 瓷片电容 | 51P | 1 |
| L | 电感 | 自制（见表后文字） | 1 |
| VT1、2 | 晶体三极管 | 9011 | 2 |
| VT3 | 晶体三极管 | 9018 | 1 |
| S | 开关 | 微型拨动开关 | 1 |
| E | 电池组 | 3V | 1 |
接收机部分
| 编 号 | 名 称 | 型 号 | 数 量 | 编 号 | 名 称 | 型 号 | 数 量 |
| R1 | 电阻 | 4.7K | 1 | C12 | 电解电容 | 1u | 1 |
| R2 | 微调电阻 | 200K | 1 | C13、14 | 瓷片电容 | 0.1u | 1 |
| R3 | 电阻 | 470Ω | 1 | C15 | 电解电容 | 10u | 1 |
| R4、5、7 | 电阻 | 1M | 3 | D | 二极管 | IN4148 | 1 |
| R6 | 微调电阻 | 100K | 1 | VT1 | 晶体三极管 | 9018 | 1 |
| R8 | 微调电阻 | 51K | 1 | VT2 | 晶体三极管 | 9013 | 1 |
| R9 | 微调电阻 | 510Ω | 1 | VT3 | 晶体三极管 | 9012 | 1 |
| R10 | 电阻 | 100K | 1 | IC | 六非门集成电路 | CD4069 | 1 |
| R11 | 电阻 | 750Ω | 1 | L1 | 电感 | 同发射机的L1 | 1 |
| C1 | 瓷片电容 | 15P | 1 | L2 | 电感 | 6.5um色码电感 | 1 |
| C2、3 | 瓷片电容 | 33P | 2 | BL | 扬声器 | 小型 | 1 |
| C4 | 瓷片电容 | 0.005u | 1 | S | 开关 | 小型拨动 | 1 |
| C5 | 瓷片电容 | 0.5u | 1 | E | 电池组 | 3V | 1 |
| C6－11 | 瓷片电容 | 0.01u | 6 |
