小巧实用的针灸笔

11-21 22:49:10 | http://www.5idzw.com | 电子小制作 | 人气:156
标签:小制作,电子样本制作,http://www.5idzw.com 小巧实用的针灸笔,http://www.5idzw.com

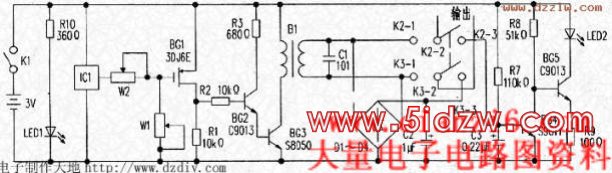

  本人对其进行剖析(电路如附图所示)。工作原理如下IC1为音乐集成电路,K1闭合后,IC1输出的音频电流经BG1-BG3放大后,由变压器B1进行升压,次级输出200V左右的高压。后分为交流、直流两挡。交流挡高压交流电直接输出到针头触点,适当调节w2,当触点接触人体皮肤时,可产生较强的刺激,因交流电有集肤效应,治疗只能作用于皮肤表面。直流挡高压由交流电经D1~D4、C2组成的整流、滤波电路后产生,输出到触点及输出插座,使用针灸贴片,根据贴片间距调节w2使LED2正好点亮,可以达到深层治疗的目的。
