3V电池供电便携小音箱,http://www.5idzw.com
MP3的容量越来越大，装下几百首歌也绰绰有余。可是一直戴着耳机，耳朵也会受不了。那么试试这个便携小音箱吧，相信你会喜欢。
| NJM2073功放集成块 | 1块 |
| 集成块插座（8脚） | 1个 |
| 三极管2SC1815 | 2个 |
| 发光二极管 | 3个 |
| 电阻：1Ω 1/4W | 2个 |
| 51Ω 1/4W | 3个 |
| 可变电阻10kΩ | 2个 |
| 陶瓷电容0.1uF | 1个 |
| 陶瓷电容0.22uF | 2个 |
| 电解电容：470uF/10V | 3个 |
| 电解电容：100uF/10V | 2个 |
| 小型拨动开关 | 1个 |
| 扬声器8Ω | 2个 |
| 电池盒 | 1个 |
| 电路板：25×30孔 |

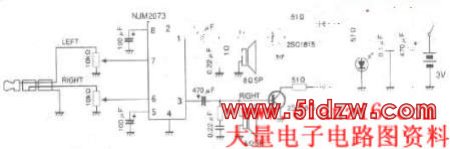

电路原理图
NJM2073的管脚

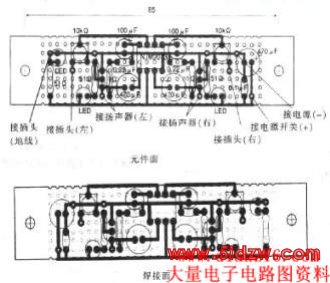

电路板焊接
电路板的制作

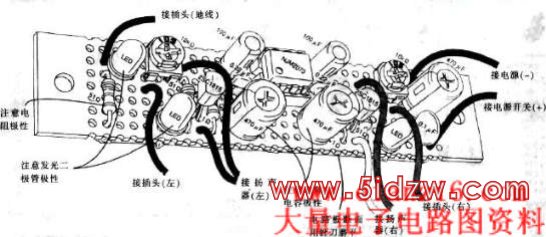

安装零件

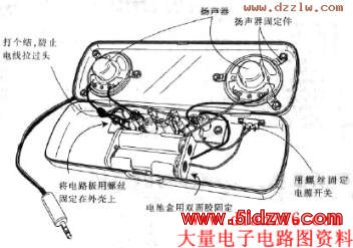

尺寸图
整个装置的大小尺寸根据使用的外壳和元件灵活变化，检查一下电路是否有问题。检查完毕后，将插头插入MP3等的耳机插槽，试试这个便携小音箱的效果如何。
