鱼缸自动恒温器,http://www.5idzw.com
这个鱼缸自动恒温器可用于养殖爱好者喂养热带鱼类用，电路简单，效果较好。
工作原理

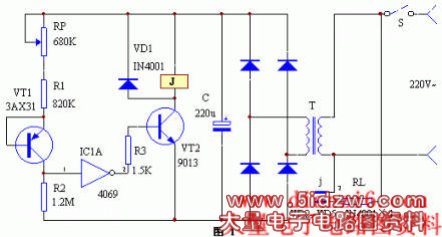

该电路如图1(点此下载原理图)。当水温低于设定温度（热带鱼通常为23－27℃）时，3AX31（作热敏传感器）的Iceo变小，其呈现的阻值增大，a点为低电平，经IC1A反相后输出高电位，VT2导通，继电器j1吸合，热转换器R4工作。反之，则a点为高电平，VT2截止，j1释放，R4断电。
元器件选择与制作
元器件清单见下表。
| 编 号 | 名 称 | 型 号 | 数 量 |
| R1 | 电阻 | 820 | 1 |
| R2 | 电阻 | 1.2M | 1 |
| R3 | 电阻 | 1.5K | 1 |
| RL | 烙铁芯（热转换器） | 20－100W | 1 |
| RP | 微调电阻 | 680K | 1 |
| C | 电解电容 | 220u/25V | 1 |
| VD1－VD5 | 整流二极管 | IN4001 | 5 |
| VT1 | 晶体三极管 | 3AX31 | 1 |
| VT2 | 晶体三极管 | 9013 | 1 |
| IC1A | 六反相器 | CD4069、CD4049 | 1 |
| J | 电磁继电器 | JRX－13F 12ｖ | 1 |
| T | 电源变压器 | 10V 2－5W | 1 |
| S | 钮子开关 | 1 |
热敏元件选用感温变化曲线较好的锗三极管3AX31、3AX34等，反相器用CD4049或CD4069等。电源变压器用10V、2－5W的小型变压器。
感温头及热转换器的制作见图2。找一小块合适的有机玻璃打好孔（半沉孔见示意图），让晶体管3AX31正好能放入，将剪短管脚并接好引线的晶体管装入孔内，再用环氧树脂注满小孔，待环氧树脂彻底干后即可使用。热转换器用20－100W的烙铁芯（功率视鱼缸容积而定），试管选用长20cm、内径2cm的。先将烙铁芯引线接好，放入试管中，然后放入导热良好的石晶沙，最后用橡皮塞将试管口密封好（最好也用环氧树脂密封）。
先将感温头、热转换器及温度计置于水中，调整RP，观察温度计，使温度控制在23－27℃即可投入使用。
