YN5101/5201多路红外遥控编码、解码典型应用电路图

标签：电路图讲解,电路图练习,http://www.5idzw.com YN5101/5201多路红外遥控编码、解码典型应用电路图,http://www.5idzw.com

相关元件PDF下载：

YN5101   YN5201   YN3107

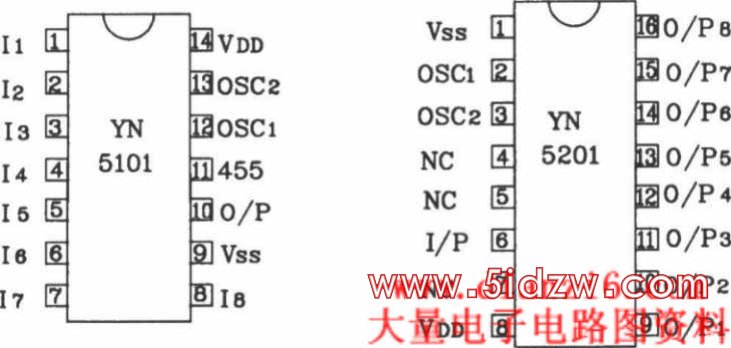

                                                                       YN5101／5201外形引脚图

YN5101／5201编码／译码器极限工作参数为：电源电压0～6v；输入／输出电压为(Vss-0.2V)／(V_DD+0.3v)；最大功耗500mW；工作温度-20～+70℃；储存温度-55～+125℃。

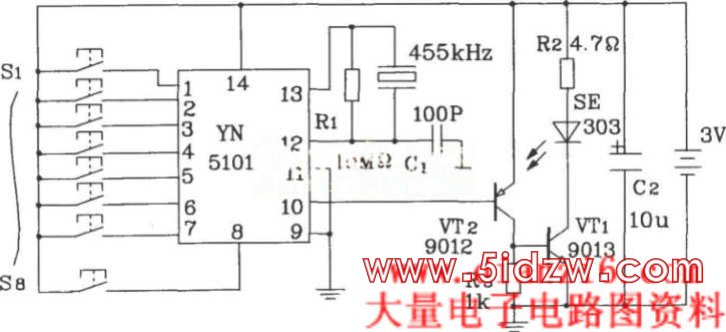

YN5101编码器件典型应用电路

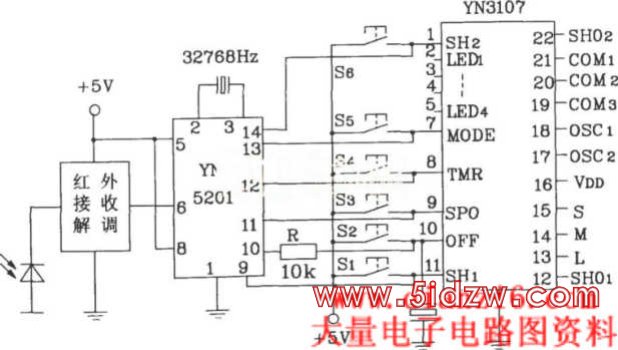

YN5201解码器件典型应用电路

图中红外接收解调电路可使用专用的红外解调模块，也可使用专用的红外前置放大IC来组成红外解调电路，一般红外前置放大IC型号有：CX2106A、μPCI373HA、μPCI490和KA2184等。
