YN5049/5050红外遥控接收器典型应用电路

05-01 01:11:49 | http://www.5idzw.com | 红外线热释遥控电路图 | 人气:475次
标签：电路图讲解,电路图练习,http://www.5idzw.com YN5049/5050红外遥控接收器典型应用电路,http://www.5idzw.com

相关元件PDF下载：


YN5049   YN5050

YN5049/5050多路红外遥控接收器是与YN5048多路红外遥控发射器桎使用的遥控专用接收集成电路，它们主要应用于电视、音响、录像机等家电遥控方面。同类型号还有BL9150、TC9150。

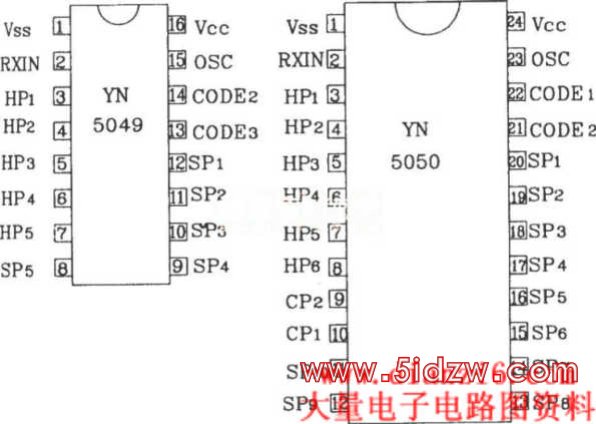

YN5049／5050外形引脚图

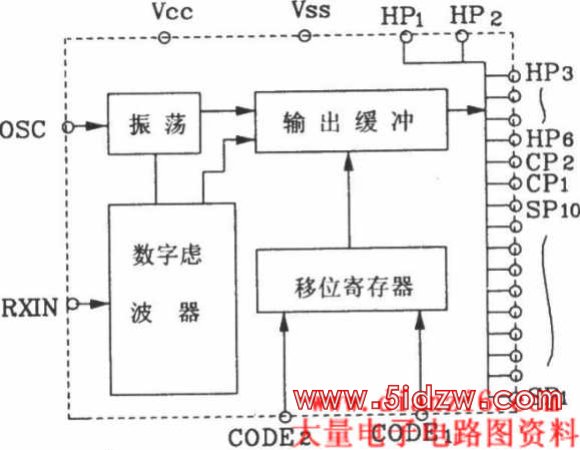

YN5050内部原理框图

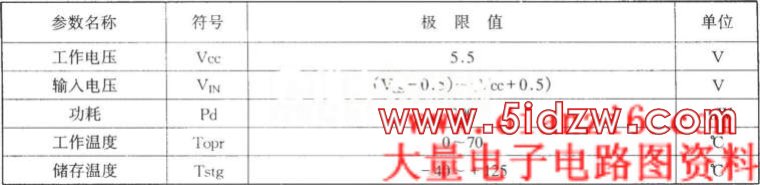

YN5049/5050红外遥控接收器极限工作参数如下图所示：



                                                         图（1）



                                                               图（2）

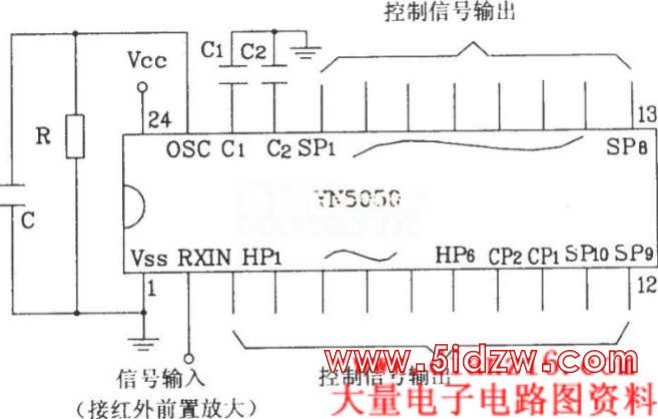

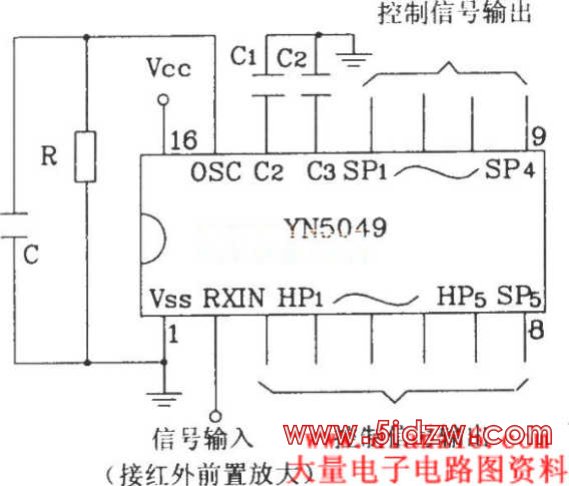

                                    图（1）、(2)为YN5049/5050红外遥控接收器典型应用电路



，YN5049/5050红外遥控接收器典型应用电路
